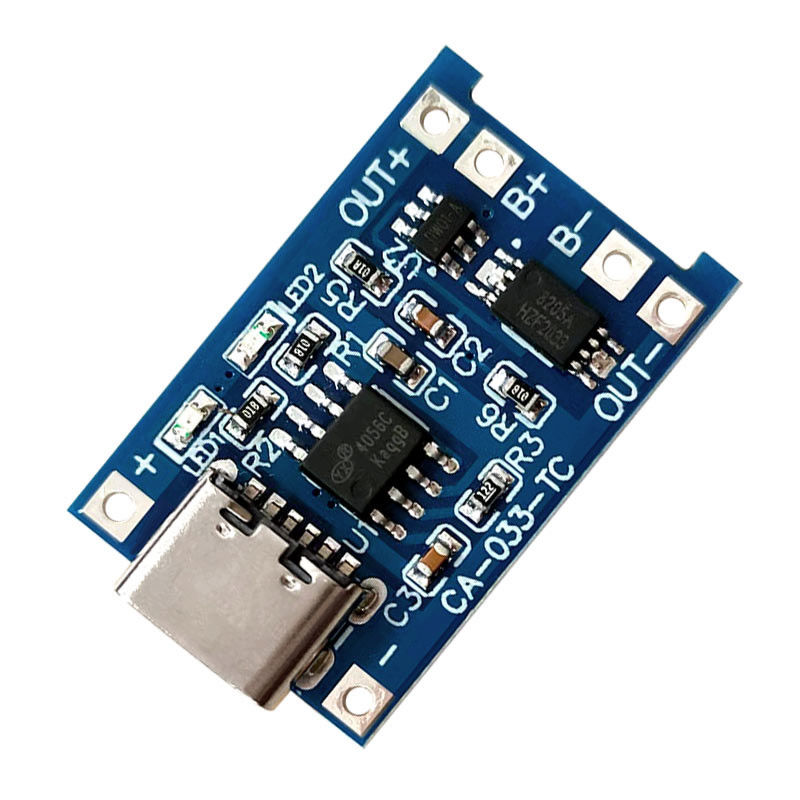

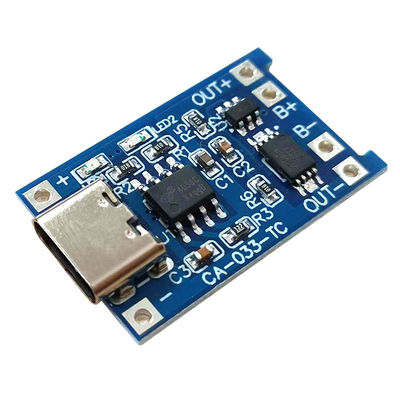

CA-033 USB 5V BMS แบตเตอรี่ บอร์ดป้องกัน 2.8x1.7 ซม. MICRO USB

CA-033 Micro Type-C USB 5V ชาร์จด้วยฟังก์ชั่น Dual 1A Li-Ion LITHIUM แบตเตอรี่โมดูลชาร์จ 18650

รายละเอียดสินค้า:

• แรงดันไฟฟ้าขาเข้า: 5V
• แรงดันไฟฟ้าตัดการชาร์จ: 4.2V ± 1%
• กระแสไฟชาร์จสูงสุด: 1000mA
• แบตเตอรี่ แรงดันไฟฟ้าป้องกันการคายประจุมากเกินไป: 2.5V
• กระแสไฟป้องกันแบตเตอรี่เกิน: 3A
• ขนาดกระดาน: 2.8*1.7ซม

คุณสมบัติและพารามิเตอร์ของโมดูล:

ช่องเสียบอินพุตมีมาเธอร์บอร์ด MICRO USB ซึ่งสามารถใช้เป็นอินพุตเพื่อชาร์จแบตเตอรี่ลิเธียมได้โดยตรง
และยังคงรักษาข้อต่อประสานสายไฟแรงดันไฟฟ้าอินพุตไว้ DIY ได้สะดวกมาก

บันทึก:

  เมื่อเชื่อมต่อแบตเตอรี่เป็นครั้งแรก อาจไม่มีแรงดันไฟฟ้าเอาต์พุตระหว่าง OUT+ และ OUT-ขณะนี้
สามารถเปิดใช้งานวงจรป้องกันได้โดยการชาร์จแรงดัน 5Vหากเชื่อมต่อแบตเตอรี่จาก B+ B- จะต้องชาร์จด้วยเพื่อเปิดใช้งานวงจรป้องกันเมื่อใช้เครื่องชาร์จโทรศัพท์มือถือเป็นอินพุต โปรดทราบว่าเครื่องชาร์จจะต้องสามารถจ่ายกระแสไฟออกได้ 1A ขึ้นไป ไม่เช่นนั้นอาจไม่สามารถชาร์จได้ตามปกติ

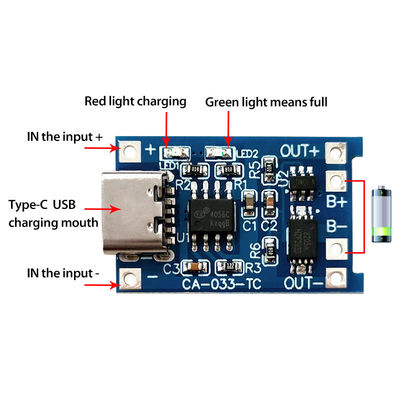

ฐาน MICRO USB และแผ่น + - ถัดจากปลายอินพุตของแหล่งจ่ายไฟ เข้าถึงแรงดันไฟฟ้า 5VB+ เชื่อมต่อกับขั้วบวกของแบตเตอรี่ลิเธียม และ B- เชื่อมต่อกับขั้วลบของแบตเตอรี่ลิเธียมOUT+ และ OUT- เชื่อมต่อกับโหลด เช่น ขั้วบวกและขั้วลบของแผ่นเสริมแบบเคลื่อนที่หรือโหลดอื่นๆ
