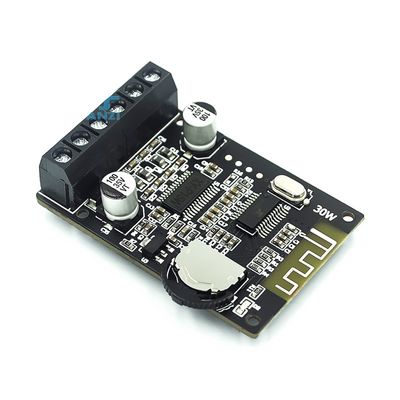

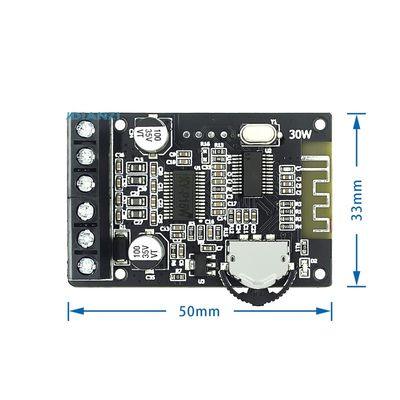

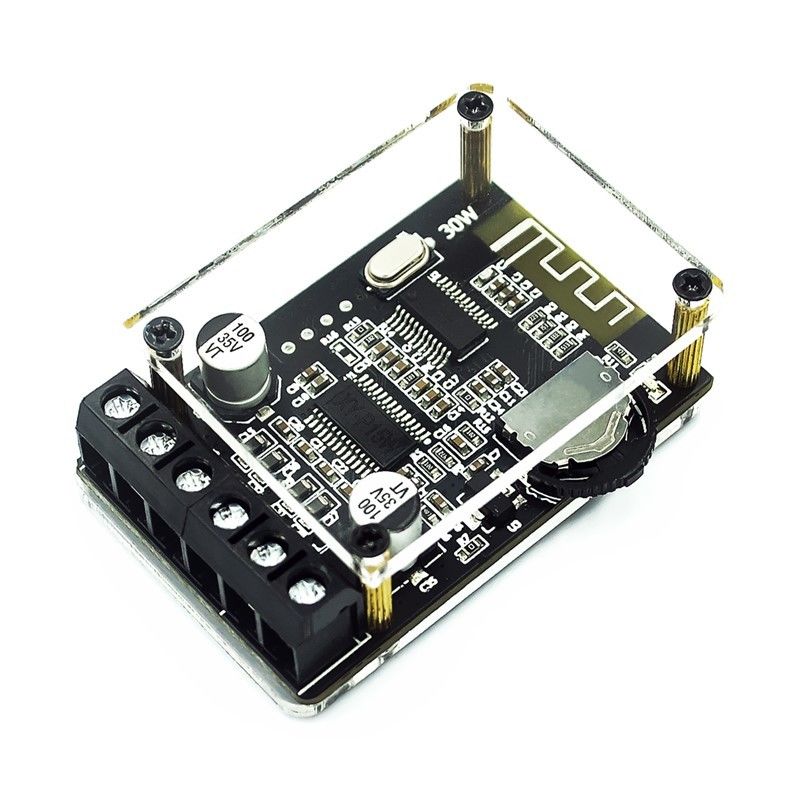

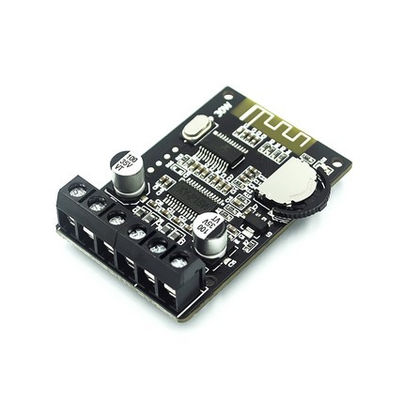

XY-P15W 10W 20W High Power เครื่องขยายเสียง พร้อมบลูทูธสเตอริโอ

• ชื่อผลิตภัณฑ์: โมดูลเครื่องขยายเสียงดิจิตอล Blue-ooth
• หมายเลขสินค้า : XY-P15W
• แรงดันไฟฟ้าที่ใช้งาน: กระแสตรง: 8 ~ 24V
• เวอร์ชัน Blue-ooth: 5.0
• ระยะการส่งข้อมูล: 15 เมตร (มองเห็นได้และไม่มีสิ่งกีดขวาง)
• จำนวนช่อง: สองช่อง (สเตอริโอ)
• กำลังขับ (@1KHz)
• 16W*2 @12V 4Ω
• 10W*2 @12V 8Ω
• 15W*2 @16V 8Ω
• 20W*2 @20V 8Ω
• 30W*2 @24V 8Ω (ต้องใช้ตัวระบายความร้อน)
• อะแดปเตอร์ลำโพง (30W~150W)
• 4 โอห์ม (แหล่งจ่ายไฟ 8~12V)
• 8 โอห์ม (แหล่งจ่ายไฟ 8 ~ 24V)
• 16 โอห์ม (แหล่งจ่ายไฟ 8~24V)
• กลไกการป้องกันโมดูล
• การป้องกันกระแสไฟฟ้าย้อนกลับ
• ป้องกันการลัดวงจร
• การป้องกันความร้อนสูงเกินไปในการกู้คืนตัวเอง

บันทึก:

เพื่อปรับปรุงประสิทธิภาพของโมดูล ขอแนะนำให้เพิ่มแผงระบายความร้อนให้กับชิปขยายกำลังในสถานการณ์การใช้งานที่มากกว่า 20W*2

คำแนะนำ

• หลังจากเปิดเครื่องแล้ว ไฟแสดงสถานะสีน้ำเงินจะกะพริบอย่างรวดเร็วและเข้าสู่โหมด Blue-ooth

• หลังจากออกอากาศ "เสียงเตือน" จะเข้าสู่โหมดจับคู่และรอการจับคู่

• โทรศัพท์มือถือ Blue-tooth ค้นหา "XY-P15W" (ชื่อของบอร์ดขยายกำลัง) คลิก "XY-P15W" เชื่อมต่อหลังจากการเชื่อมต่อสำเร็จ "เสียงเตือน" จะถูกเล่นและไฟแสดงสถานะ จะเปิดเป็นเวลานานและสามารถเล่นเพลงจากโทรศัพท์มือถือได้

• เมื่อเล่นเพลง ไฟแสดงสถานะจะกะพริบช้าๆหลังจากที่บลูทูธถูกตัดการเชื่อมต่อ บอร์ดขยายเสียงจะพร้อมสำหรับการจับคู่ครั้งต่อไป จะมีการเล่น "เสียงเตือน" จากนั้นเข้าสู่โหมดการจับคู่กำลังรอการจับคู่การเชื่อมต่อดังภาพด้านล่าง

ข้อควรระวังในการใช้งาน:

• ใช้บอร์ดขยายกำลังให้ห่างจากสัญญาณ WIFI (เราเตอร์) มากที่สุด

• แรงดันไฟฟ้าที่แนะนำคือ DC 8 ~ 24Vหากเกิน 26V ชิปจะถูกเผา

• แหล่งจ่ายไฟไม่เกิน 12V เมื่อเชื่อมต่อกับลำโพง 4Ω และแหล่งจ่ายไฟไม่เกิน 24V เมื่อเชื่อมต่อกับลำโพง 8Ω

• แนะนำให้ใช้กระแสไฟมากกว่า 2A

• พลังในการทำงานของโมดูลเกิน 20W*2 และจำเป็นต้องเพิ่มตัวระบายความร้อน

• สายลำโพงไม่ควรยาวเกินไป และต้องแน่ใจว่ามีความเหมาะสมในระยะ 1 เมตร

• ใส่ใจกับการป้องกันไฟฟ้าสถิตก่อนที่จะสัมผัสบอร์ดขยายกำลัง คุณจะต้องปล่อยไฟฟ้าสถิตที่มือของคุณเพื่อหลีกเลี่ยงไม่ให้ชิปเสียหายจากไฟฟ้าสถิตชิปบลูทูธมีความไวต่อไฟฟ้าสถิตมากกว่า

• ขอแนะนำให้ปรับกำลังไฟพิกัดของลำโพงเป็น 30W ขึ้นไป เพื่อหลีกเลี่ยงไม่ให้ลำโพงร้อนเกินไปและไหม้
