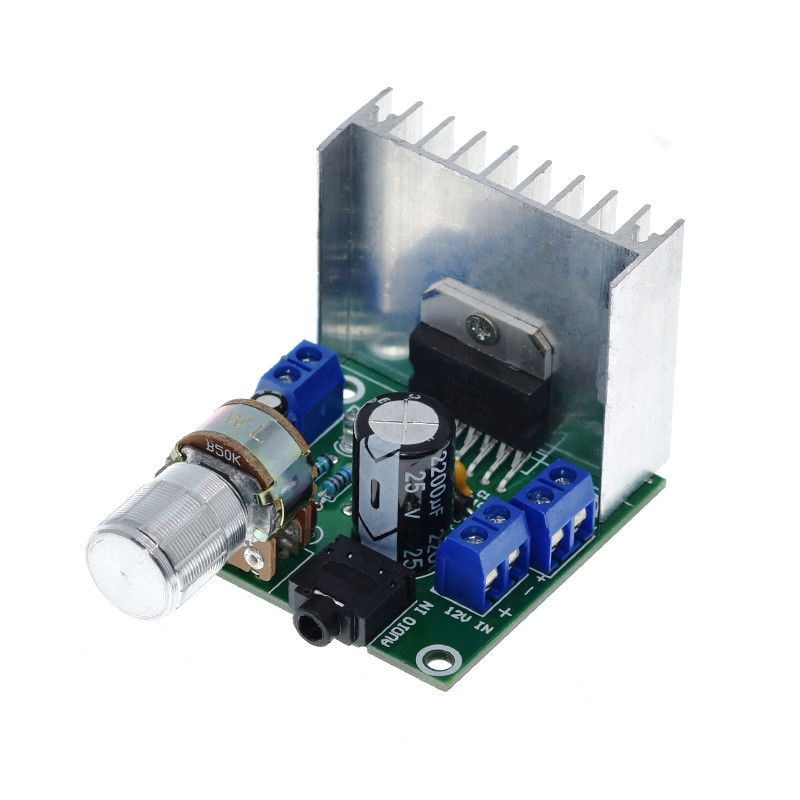

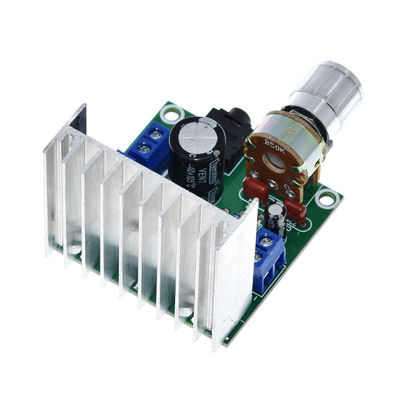

TDA7297 เครื่องขยายเสียงโมดูลเสียง 15W + 15W Double Channel สำหรับลำโพง Bookshelf

• กำลังขับ: 15W+15W
• ประเภทช่อง: สเตอริโอ 2.0
• กำลังไฟเข้า: DC 8-18V/2000mA
• การตอบสนองความถี่: 20Hz-20KHZ

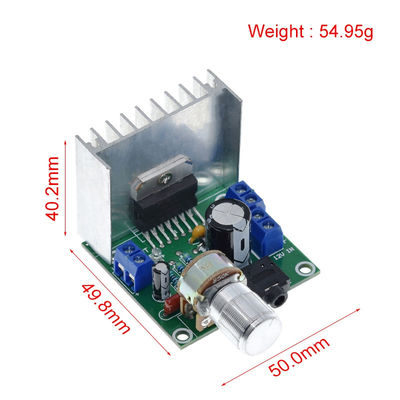

• ความยาว: 52x กว้าง: 48x สูง: 40 มม.
• น้ำหนัก: 55ก
• การจับคู่ลำโพง: 4-8Ω10-80W3-8 นิ้วลำโพง
• ขอบเขตการใช้งาน: ลำโพงชั้นวางหนังสือ, ทีวี CRT, วิทยุ, เครื่องเล่นไฟฟ้าขนาดเล็ก ฯลฯ

คำแนะนำสำหรับการใช้งาน:

• เชื่อมต่อกล่องเสียงเชื่อมต่อสายไฟทั้งสองเส้นที่ปลายด้านหนึ่งของสายลำโพงเข้ากับพอร์ตเอาต์พุตเสียงของบอร์ดขยายกำลังลำโพงช่องซ้ายเชื่อมต่อกับพอร์ต LOUT ของบอร์ดขยายกำลัง และลำโพงช่องขวาเชื่อมต่อกับพอร์ต ROUT ของบอร์ดขยายกำลังขั้วบวกต่อกับขั้วลบ + ต่ออยู่
• เชื่อมต่อแหล่งเสียงใช้สายสัญญาณเสียงที่มีปลั๊กหูฟังสเตอริโอ 3.5 มม. ที่ปลายด้านหนึ่ง เสียบเข้ากับช่องเสียบหูฟังสเตอริโอ 3.5 บนบอร์ดขยายกำลัง และเชื่อมต่อปลายอีกด้านหนึ่งของปลั๊กสายสัญญาณเสียงเข้ากับแหล่งกำเนิดเสียง (เช่น คอมพิวเตอร์ โทรศัพท์มือถือ MP3, ดีวีดี)
• เชื่อมต่อแหล่งจ่ายไฟ①.เชื่อมต่ออะแดปเตอร์แปลงไฟ ใช้อะแดปเตอร์แปลงไฟที่มีเอาต์พุต DC 12V2A หรือสูงกว่าเชื่อมต่อสายเอาท์พุตเข้ากับพอร์ต 12V ของบอร์ดขยายกำลังด้วยขั้วบวกที่เชื่อมต่อกับพอร์ต + และขั้วลบที่เชื่อมต่อกับพอร์ต -
• เชื่อมต่อหม้อแปลงใช้หม้อแปลงที่มีเอาต์พุต AC 12V2A ขึ้นไปเชื่อมต่อสายเอาต์พุตสองเส้นของหม้อแปลงเข้ากับพอร์ต 12V ของบอร์ดขยายกำลังเนื่องจากหม้อแปลงจ่ายไฟ AC จึงไม่มีขั้วบวกหรือขั้วลบ

เล่นเพลง:

เสียบปลั๊กไฟ บอร์ดขยายกำลังจะเข้าสู่สถานะการทำงาน ไฟแสดงสถานะพลังงานแสงสีฟ้าคุณสามารถปรับระดับเสียงได้ตามต้องการ

รายละเอียดสินค้า:

• ตัวเก็บประจุตัวกรอง 2200uf ถูกนำมาใช้ในแหล่งจ่ายไฟเพื่อให้พลังงานที่เพียงพอสำหรับเพาเวอร์แอมป์หลังเวที เพื่อให้เสียงของเพาเวอร์แอมป์จะไม่เบาในสภาวะไดนามิกขนาดใหญ่เสียงเบสพุ่งกระหึ่ม กลางสวยชัดเจน เสียงแหลมชัดสวย!
• วงจรเอาต์พุต BTL ประกอบด้วยบล็อกรวมเครื่องขยายเสียง TDA7297 ของ ST ดั้งเดิมซึ่งมีกำลังแรง!ลำโพงชั้นวางหนังสือขนาด 6 นิ้วดันออกได้อย่างง่ายดาย ให้เสียงที่อบอุ่นและเต็มอิ่ม ดึงกลับได้ง่าย เหมาะสำหรับลำโพงขนาดเล็กและลำโพงชั้นวางหนังสือขนาด 2-6 นิ้วสามารถจัดการได้ 3-30W
• ไฟแสดงสถานะ LED สีฟ้า ตรวจสอบสถานะแหล่งจ่ายไฟแบบเรียลไทม์
• อินพุตเสียงใช้ซ็อกเก็ตสเตอริโอสากลขนาด 3.5 มม.ผู้ใช้สามารถเชื่อมต่อกับโทรศัพท์มือถือ คอมพิวเตอร์ MP3 ไอแพด และอุปกรณ์ปลายทางอื่นๆ ได้อย่างง่ายดาย ตราบใดที่ใช้สายปลั๊ก 3.5 แบบปลายคู่
• กำลังไฟเข้าและเอาต์พุตเสียงทั้งหมดใช้บล็อกสายไฟ ตราบใดที่ไขควงคลายสกรูด้านบน แล้วเสียบสายเข้ากับลวด จากนั้นขันสกรูให้แน่นเพื่อให้สายไฟสมบูรณ์ ไม่จำเป็นต้องใช้หัวแร้งก็สามารถจะเสร็จสมบูรณ์ได้อย่างง่ายดาย
