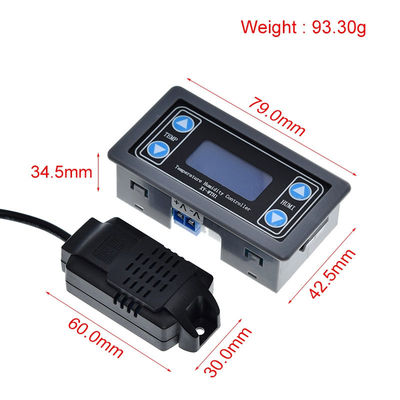

10A ดิจิตอลอุณหภูมิความชื้น SHT20 DC 6 V-30 V ความแม่นยำสูง

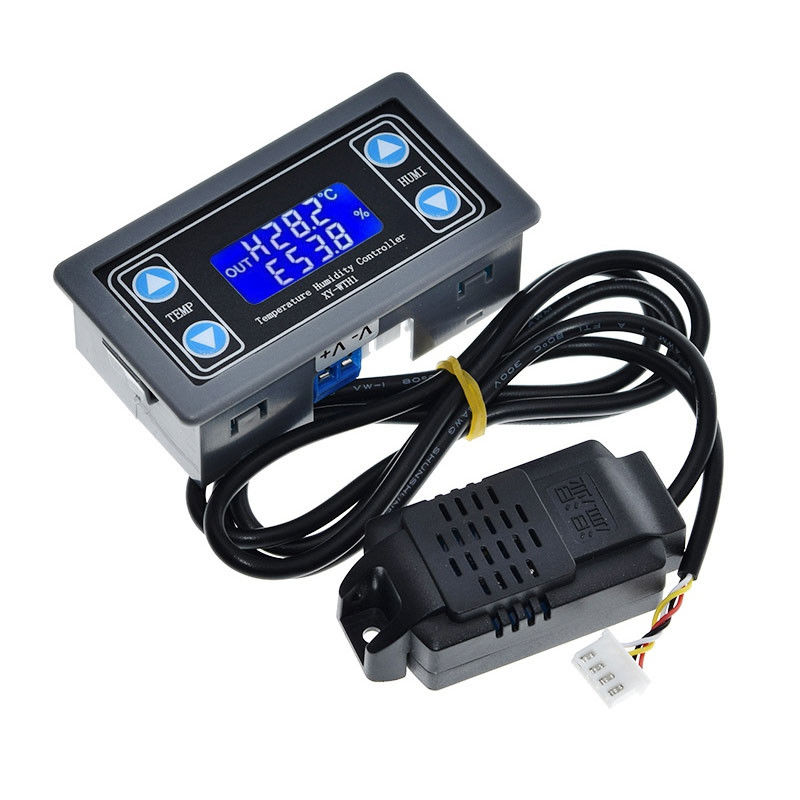

XY-WTH1 โมดูลควบคุมอุณหภูมิและความชื้นความแม่นยำสูงดิจิตอล displayword เอาต์พุตคู่แผงควบคุมอุณหภูมิและความชื้นคงที่อัตโนมัติ ผลิตภัณฑ์ใช้ชิปเกรดอุตสาหกรรมเซ็นเซอร์อุณหภูมิและความชื้น SHT20 ที่มีความแม่นยำสูง

การทำงาน
คุณลักษณะของผลิตภัณฑ์แบ่งได้เป็น 2 ประเภทหลัก ได้แก่ หน้าที่ของอุณหภูมิและความชื้น
ฟังก์ชั่นอุณหภูมิมีดังนี้
1. การระบุโหมดการทำงานอัตโนมัติ:
ระบบอัตโนมัติตามอุณหภูมิเริ่ม/หยุด ระบุโหมดการทำงาน
อุณหภูมิเริ่มต้น > อุณหภูมิหยุด โหมดทำความเย็น 'C'
อุณหภูมิเริ่มต้น < อุณหภูมิหยุด, โหมดทำความร้อน 'H

2. โหมดทำความเย็น:
เมื่ออุณหภูมิ 2 อุณหภูมิเริ่มต้น, การนำรีเลย์, ไฟ LED สีแดงติด, อุปกรณ์ทำความเย็นเริ่มทำงาน,
เมื่ออุณหภูมิหยุดอุณหภูมิ รีเลย์ตัดการเชื่อมต่อ ไฟ LED สีแดงดับ อุปกรณ์ทำความเย็นหยุดทำงาน

3. โหมดทำความร้อน:
เมื่ออุณหภูมิเริ่มต้น อุณหภูมิ การนำรีเลย์ ไฟ LED สีแดง อุปกรณ์ทำความร้อนเริ่มทำงาน;
เมื่ออุณหภูมิหยุด 2 อุณหภูมิ รีเลย์ตัดการเชื่อมต่อ ไฟ LED สีแดงดับ อุปกรณ์ทำความร้อนหยุดทำงาน

4. ฟังก์ชั่นแก้ไขอุณหภูมิ OFE (-10.0 ~ 10 ℃):
ระบบทำงานเป็นเวลานานและอาจมีความลำเอียงด้วยการแก้ไขฟังก์ชันนี้ อุณหภูมิจริง = อุณหภูมิที่วัดได้ + ค่าสอบเทียบ

วิธีตั้งอุณหภูมิเริ่ม/หยุด:
1. ในอินเทอร์เฟซที่รันอยู่ให้กดปุ่ม ' TM + ' ค้างไว้มากกว่า 3 วินาทีในอินเทอร์เฟซการตั้งค่าอุณหภูมิเริ่มต้นซึ่งสามารถแก้ไขได้โดยปุ่ม TM + TM- ที่จะแก้ไขรอทางออกอัตโนมัติ 6 วินาทีและบันทึก
2. ในอินเทอร์เฟซที่รันอยู่ให้กดปุ่ม 'TM-' ค้างไว้มากกว่า 3 วินาทีในอินเทอร์เฟซการตั้งค่าอุณหภูมิหยุดซึ่งสามารถแก้ไขได้โดยคีย์ TM + TM- เพื่อแก้ไขหลังจากพารามิเตอร์รอทางออกอัตโนมัติ 6 วินาทีและบันทึก;

ฟังก์ชั่นความชื้นมีดังนี้

1. การระบุโหมดการทำงานอัตโนมัติ:
ระบบอัตโนมัติตามความชื้นเริ่ม/หยุด ระบุโหมดการทำงาน:เริ่มต้นความชื้น> หยุดความชื้น โหมดลดความชื้น 'D'
เริ่มความชื้น< หยุดความชื้น โหมดความชื้น 'E!

2. โหมดลดความชื้น:
เมื่อความชื้น > เริ่มต้นความชื้น, การนำรีเลย์, ไฟ LED สีเขียว, อุปกรณ์ลดความชื้นเริ่มทำงาน;
เมื่อความชื้นหยุดความชื้น รีเลย์ตัดการเชื่อมต่อ ไฟ LED สีเขียวดับ อุปกรณ์ลดความชื้นหยุดทำงาน

3. โหมดความชื้น:
เมื่อความชื้นเริ่มต้นความชื้น, การนำรีเลย์, ไฟ LED สีเขียว, อุปกรณ์ความชื้นเริ่มทำงาน;
4. ฟังก์ชั่นแก้ไขความชื้น RH (-10.0~10%)
ระบบทำงานเป็นเวลานานและอาจมีความลำเอียงด้วยฟังก์ชันนี้ การแก้ไขความชื้นจริง = การวัดความชื้น + ค่าสอบเทียบ:

วิธีการตั้งค่าความชื้นเริ่ม/หยุด:
1. ในอินเทอร์เฟซที่รันอยู่ให้กดปุ่ม 'RH + ' ค้างไว้มากกว่า 3 วินาทีในอินเทอร์เฟซการตั้งค่าความชื้นเริ่มต้นซึ่งสามารถแก้ไขได้โดยปุ่ม RH + RH เพื่อแก้ไขรอทางออกอัตโนมัติ 6 วินาทีและบันทึก
2. ในอินเทอร์เฟซที่รันอยู่ให้กดปุ่ม 'RH-' แบบยาวมากกว่า 3 วินาทีในอินเทอร์เฟซการตั้งค่าความชื้นแบบหยุดซึ่งสามารถแก้ไขได้โดยปุ่ม RH + RH- เพื่อปรับเปลี่ยนหลังจากพารามิเตอร์รอทางออกอัตโนมัติ 6 วินาทีและบันทึก

เรียกใช้คำอธิบายอินเทอร์เฟซ:
โหมดการทำงานแสดงว่าโหมดปัจจุบัน ("H/C",E/d") จะถูกซิงโครไนซ์ที่ด้านหน้าของอุณหภูมิ/ความชื้น เมื่อการตั้งค่าอุณหภูมิ/ความชื้น และหยุดอุณหภูมิ/ความชื้นเสร็จสมบูรณ์
การนำรีเลย์ใดๆมุมซ้ายบนของอินเทอร์เฟซแสดง "ออก" ถ้าการนำรีเลย์อุณหภูมิโหมดการทำงานอุณหภูมิการแสดงผลกระพริบ "H/Cเพื่อแสดงการแจ้งเตือน; ถ้าการนำรีเลย์ความชื้นแล้วโหมดการแสดงผลความชื้นจะแสดงกระพริบ" E/d ", เหมือนเป็นการเตือนความจำ;

วิธีเปิด/ปิดรีเลย์:
ในอินเทอร์เฟซที่รันอยู่ ให้กดปุ่ม 'TM- สั้น ๆ เปิด/ปิดใช้งานรีเลย์อุณหภูมิ (เปิด: เปิดใช้งาน ปิด: ปิดใช้งาน) กลับไปที่อินเทอร์เฟซที่รันอยู่ หากปิดใช้งานรีเลย์อุณหภูมิ สัญลักษณ์อุณหภูมิ ' ' จะกะพริบเพื่อเตือน
ในอินเทอร์เฟซที่รันอยู่ ให้กดปุ่ม 'RH-' สั้น ๆ เปิด/ปิดใช้งานรีเลย์ความชื้น (เปิด: เปิดใช้งาน ปิด: ปิดใช้งาน) กลับไปที่อินเทอร์เฟซที่ทำงานอยู่ หากปิดใช้งานรีเลย์ความชื้น สัญลักษณ์ความชื้น % ' จะกะพริบเพื่อเป็นการเตือน .
การควบคุมแบบอนุกรม (ระดับ TTL)
อัตรารับส่งข้อมูล:9600bps บิตข้อมูล:8
บิตหยุด :1crc :none
การควบคุมการไหล :ไม่มี
คำอธิบาย CMD
เริ่ม เริ่มการอัพโหลดข้อมูล
หยุด หยุดการอัพโหลดข้อมูล
อ่าน อ่านการตั้งค่าพารามิเตอร์
T:ON เปิดใช้งานรีเลย์อุณหภูมิ
T:OFF ปิดการทำงานของรีเลย์อุณหภูมิ
H:ON เปิดใช้งานรีเลย์ความชื้น
H:OFF ปิดใช้รีเลย์ความชื้น
TS:XX.X ตั้งอุณหภูมิเริ่มต้น (-20.0~60.0)
TP:XX.X ตั้งอุณหภูมิหยุด (-20.0~60.0)
HS:XX.X ตั้งค่าความชื้นเริ่มต้น (00.0~100.0)
HP:XX.X ตั้งค่าความชื้นหยุด (00.0~100.0)
TC:XX.X ตั้งค่าการสอบเทียบอุณหภูมิ (-10.0~10.0)
HC:XX.X ตั้งค่าการสอบเทียบความชื้น (-10.0~10.0)

รูปแบบการอัพโหลดข้อมูลอุณหภูมิและความชื้น คำอธิบาย:
รูปแบบอุณหภูมิ: โหมดการทำงาน (H/C), ค่าอุณหภูมิ, สถานะรีเลย์อุณหภูมิ;

รูปแบบความชื้น: โหมดการทำงาน (E/D), ค่าความชื้น, สถานะการถ่ายทอดความชื้น;

H,20.5°,CL : โหมดการทำงานของเครื่องทำความร้อน, อุณหภูมิปัจจุบัน 20.5 องศา.สถานะการตัดการเชื่อมต่อรีเลย์อุณหภูมิ,
D,50.4%,OP : โหมดการทำงานลดความชื้น, ความชื้นปัจจุบัน 50.4%, การเชื่อมต่อรีเลย์ความชื้น;
