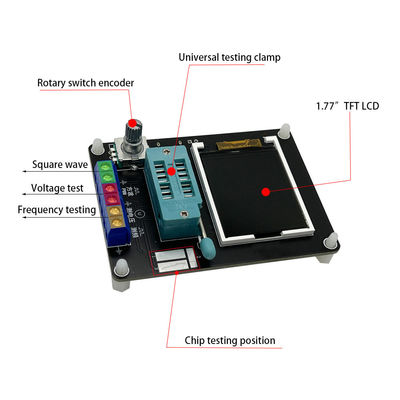

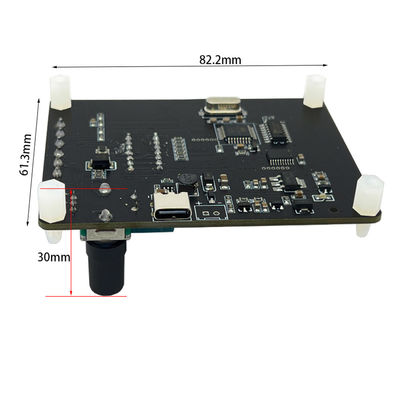

GM328A เครื่องทดสอบไดโอดทรานซิสเตอร์เครื่องมือ ESR เครื่องวัดความถี่แรงดันไฟฟ้า

บันทึก:

ก่อนทดสอบตัวเก็บประจุ ให้คายประจุตัวเก็บประจุก่อนใส่ลงในที่วางทดสอบเพื่อทำการวัด มิฉะนั้น อาจมีความเสี่ยงที่จะทำให้ไมโครคอนโทรลเลอร์ของผู้ทดสอบเสียหายได้

1, การสอบเทียบ

การสอบเทียบของผู้ทดสอบใช้เพื่อกำจัดข้อผิดพลาดในส่วนประกอบของตัวเอง ทำให้ผลการทดสอบขั้นสุดท้ายมีความแม่นยำมากขึ้นการสอบเทียบแบ่งออกเป็นการสอบเทียบอย่างรวดเร็วและการสอบเทียบฟังก์ชันเต็มรูปแบบ
วิธีดำเนินการสำหรับการสอบเทียบอย่างรวดเร็ว: ย่อจุดทดสอบสามจุด TP1, TP2 และ TP3 ด้วยสายไฟแล้วกดปุ่มทดสอบขณะดูหน้าจอสีของหน้าจอจะเปลี่ยนเป็นข้อความสีขาวบนพื้นหลังสีดำหลังจากข้อความแจ้ง "โหมดทดสอบตัวเอง...? " ให้กดปุ่มทดสอบเพื่อเข้าสู่กระบวนการสอบเทียบอย่างรวดเร็วหากหลังจากข้อความ "โหมดทดสอบตัวเอง...? หากไม่มีการกดปุ่มใด ๆ ภายใน 2 วินาทีหลังจากข้อความ "โหมดทดสอบตัวเอง..." แสดงว่ากระบวนการทดสอบปกติจะดำเนินการและค่าความต้านทานของจุดทดสอบทั้งสามจุด TP1, TP2 และแสดง TP3 ในตอนท้าย หลังจากเข้าสู่กระบวนการปรับเทียบแบบรวดเร็วข้อมูลบางส่วนจะปรากฏบนหน้าจอ ไม่ต้องสนใจ รอจนกระทั่งมีสายกะพริบปรากฏขึ้นบนหน้าจอ
หลังจาก "แยกโพรบ!" ให้ถอดสาย TP1, TP2 และ TP3 ที่ลัดวงจรออกการสอบเทียบอย่างรวดเร็วจะเสร็จสิ้นจนกว่าข้อความ "Test End" จะปรากฏบนหน้าจอเมื่อทำการสอบเทียบเป็นครั้งแรก ให้ใช้วิธีการสอบเทียบแบบฟังก์ชันเต็มรูปแบบ
เข้าถึงการปรับเทียบฟังก์ชันทั้งหมดได้จากเมนูฟังก์ชัน และต้องใช้ตัวเก็บประจุ 220nf เพิ่มเติมการสอบเทียบฟังก์ชันเต็มรูปแบบดำเนินกระบวนการสอบเทียบที่ครอบคลุมมากขึ้นและอาจใช้เวลานานกว่าเมื่ออยู่ในเมนูฟังก์ชัน ให้หมุนปุ่มทดสอบไปที่รายการเมนู "Selftest" จากนั้นกดปุ่มทดสอบเพื่อเข้าสู่กระบวนการสอบเทียบฟังก์ชันเต็มรูปแบบ ซึ่งเริ่มต้นด้วยสตริงที่กะพริบ "short Probes! เมื่อสตริงที่กะพริบ "แยก Probes!" ปรากฏขึ้นบนหน้าจอ ถอดสายไฟออกจากจุดทดสอบทั้งสามจุด และรอให้กระบวนการสอบเทียบดำเนินการต่อ เมื่อสตริง "1-||- 3 > 100nf" ให้ติดตั้งตัวเก็บประจุ 220nf ที่เตรียมไว้บนจุดทดสอบ TP1 และ TP3 รอจนกระทั่งหน้าจอแจ้งว่า "สิ้นสุดการทดสอบ" และกระบวนการปรับเทียบที่ทำงานได้อย่างสมบูรณ์จะเสร็จสมบูรณ์

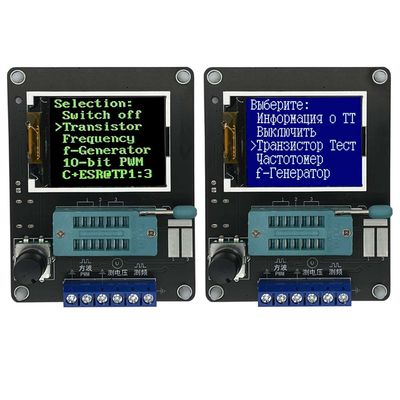

2. เมนูฟังก์ชั่น

2.1 ปิดสวิตช์
2.2 ทรานซิสเตอร์
2.3 ความถี่
วัดความถี่กดปุ่มทดสอบค้างไว้เพื่อออกจากฟังก์ชันการวัดความถี่ช่วงการวัดความถี่ตั้งแต่ 1 Hz ถึงมากกว่า 1 MHz เมื่อความถี่ที่วัดได้ต่ำกว่า 25 KHz ระยะเวลาจะแสดงขึ้น
2.4 f-เครื่องกำเนิดไฟฟ้า
เครื่องกำเนิดคลื่นสี่เหลี่ยมที่สามารถเลือกความถี่คลื่นสี่เหลี่ยมได้หลายแบบ หมุนปุ่มทดสอบไปทางซ้ายหรือขวาเพื่อสลับระหว่างความถี่คลื่นสี่เหลี่ยมที่แตกต่างกัน กดปุ่มทดสอบค้างไว้เพื่อออกจากเครื่องกำเนิดคลื่นสี่เหลี่ยม
2.5 10 บิต PWM
เครื่องกำเนิดพัลส์ซ้ายหรือขวา หมุนปุ่มทดสอบ เพื่อปรับรอบการทำงานของพัลส์ตั้งแต่ 1% - 99%กดปุ่มทดสอบค้างไว้เพื่อออกจากเครื่องกำเนิดพัลส์
2.6 C+ESR@TP1:3
ฟังก์ชั่นการวัดความจุแบบอินไลน์ สามารถนำสายไฟสองเส้นจาก TP1 และ TP3 เพื่อวัดค่าความจุและ ESR ของตัวเก็บประจุแบบอินไลน์ขนาด 2uF-50mF โปรดทราบว่าตัวเก็บประจุที่ทดสอบจะต้องถูกปล่อยประจุจนหมดก่อนการทดสอบ หาก การวัดเป็นแบบอินไลน์ จะต้องตัดวงจรที่ติดตั้งตัวเก็บประจุออกให้หมดก่อนจึงจะทำการทดสอบได้
2.7
วิธีการวัดค่าความต้านทานอย่างต่อเนื่อง ทดสอบค่าความต้านทานและค่าตัวเหนี่ยวนำที่ติดตั้งบน TP1 และ TP3 อย่างต่อเนื่องตัวเหนี่ยวนำจะวัดเฉพาะเมื่อความต้านทานภายใต้การทดสอบน้อยกว่า 2100 โอห์ม และตัวเหนี่ยวนำจะวัดตั้งแต่ 0.01mH ถึง 20Hกดปุ่มทดสอบค้างไว้เพื่อออก
2.8 1-||-3
วิธีการวัดความจุอย่างต่อเนื่องจะทดสอบค่าความจุที่ติดตั้งบน TP1 และ TP3 อย่างต่อเนื่องสำหรับตัวเก็บประจุความจุขนาดเล็ก ค่าความจุสามารถวัดได้ในวิธีทดสอบนี้เท่านั้นค่าความต้านทานอนุกรมที่เทียบเท่า (ESR) วัดสำหรับตัวเก็บประจุที่มากกว่า 90nF โดยมีความละเอียด 0.01Ωตัวเก็บประจุที่สูงกว่า 5,000pF จะแสดงอัตราแรงดันไฟฟ้าตกหลังจากการชาร์จ

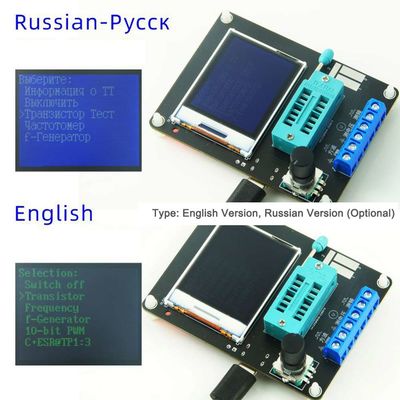

2.9 DS18B20 เวอร์ชันรัสเซียโดยไม่มีฟังก์ชันนี้
DS18B20 เป็นเซ็นเซอร์อุณหภูมิที่ใช้วิธีการสื่อสารบัสเดียวในการถ่ายโอนข้อมูล และมีแพ็คเกจเดียวกันกับไตรโอด (TO-92) แผนภาพด้านล่างแสดง pinout ของ DS18B20

หลังจากเข้าสู่ฟังก์ชันทดสอบ DS18B20 บรรทัดที่สองของจอแสดงผลจะแสดงการเชื่อมต่อระหว่างที่วางทดสอบกับ DS18B20 "1=GND 2=DQ 3=VDD" ซึ่งระบุว่า TP1 เชื่อมต่อกับ GND ของ DS18B20, TP2 คือ ต่อกับ DQ ของ DS18B20 และ TP3 ต่อกับ VDD ของ DS18B20ผู้ทดสอบไม่รู้จัก DS18B20 โดยอัตโนมัติ ดังนั้นคุณต้องปฏิบัติตามคำแนะนำในบรรทัดที่สองเพื่อติดตั้ง DS18B20
ผู้ทดสอบสามารถอ่านผลอุณหภูมิ 12 หลักที่วัดโดย DS18B20 และแสดงผลในบรรทัดที่สามเป็นค่าอุณหภูมิเซลเซียสที่สอดคล้องกันด้วยความละเอียด 0.0625°C
Scratchpad: ผู้ทดสอบจะอ่านเนื้อหาของเซลล์หน่วยความจำภายใน 8 เซลล์ของ DS18B20 บวกกับไบต์สุดท้ายของค่าตรวจสอบ CRCรวม 9 ไบต์
สแครชแพด BYTE
อุณหภูมิ LSB 0
อุณหภูมิ MSB 1
TH/ผู้ใช้ไบต์ 1 2
TL/ผู้ใช้ไบต์ 2 3
กำหนดค่า 4
สงวนไว้ 5
สงวนไว้ 6
สงวนไว้ 7

ซีอาร์ซี 8

ตัวอย่างเช่น หากค่าที่อ่านได้ในครั้งเดียวคือ Scratchpad: EC014B467FFF0C102A ความสัมพันธ์จะเป็นดังนี้
ค่า Scratchpad ไบต์
อุณหภูมิ LSB EC 0
อุณหภูมิ MSB 01 1
TH/ผู้ใช้ไบต์ 1 4B 2
TL/ผู้ใช้ไบต์ 2 46 3
กำหนดค่า 7F 4
สงวน FF 5
สงวนไว้ 0C 6
สงวนไว้ 10 7

ซีอาร์ซี 2A 8

ROM 64 บิต: ID อุปกรณ์ที่ไม่ซ้ำกันทั่วโลกของ DS18B20 แต่ละตัวที่ผู้ทดสอบอ่าน ซึ่งมีความยาว 64 บิตแบ่งออกเป็น 3 ส่วน

ตัวอย่างเช่น ROM 64 บิตที่อ่านโดย DS18B20 คือ
รอม 64 บิต: 28FF4D58361604A1
แล้วก็มี
รหัสครอบครัว 8 บิต 28
หมายเลขซีเรียล 48 บิต 041636584DFF
รหัส CRC 8 บิต A1

หมายเหตุ: ทุกส่วนอยู่ในรูปเลขฐานสิบหก ยกเว้นค่าอุณหภูมิ (TEMP) ซึ่งเป็นเลขฐานสิบ
ช่วงการวัดอุณหภูมิของ DS18B20 คือตั้งแต่ -55°C - 125°Cกดปุ่มทดสอบค้างไว้เพื่อออกจากฟังก์ชันนี้
2.10 C(uF)-แก้ไข
ฟังก์ชันนี้ใช้เพื่อแก้ไขค่าที่วัดได้ของความจุความจุสูง ซึ่งตั้งค่าไว้ที่ 0% ตามค่าเริ่มต้นซึ่งหมายความว่าไม่มีการแก้ไขและตั้งค่าไว้ตั้งแต่ -0.2% - 8%ค่าบวกจะลดค่าที่วัดได้ของตัวเก็บประจุ และค่าลบจะเพิ่มค่าที่วัดได้ของตัวเก็บประจุ
หลังจากตั้งค่าแล้ว ให้กดปุ่มทดสอบค้างไว้เพื่อออก
2.11 IR_Decoder เวอร์ชันรัสเซียโดยไม่มีฟังก์ชันนี้
ฟังก์ชันนี้จำเป็นต้องใช้ตัวรับสัญญาณ IR ในตัว 1838 (ชนิดพัลส์) หลังจากเข้าสู่ฟังก์ชันนี้ ให้สังเกตบรรทัดที่สองของข้อความแจ้งบนจอแสดงผลซึ่งแสดงสตริง ""1=DOUT 2=GND 3=VCC" ซึ่งหมายถึง ของสตริงระบุจุดทดสอบ 3 จุดบนตัวทดสอบและตัวรับสัญญาณ IR สตริงระบุการเชื่อมต่อระหว่างจุดทดสอบ 3 จุดบนตัวทดสอบและหัวรับสัญญาณ IR ซึ่งจะต้องเชื่อมต่อตามคำแนะนำอย่างเคร่งครัด มีตัวรับสัญญาณ IR เพียงตัวเดียว สามารถปล่อยว่างหรือติดตั้งอย่างถูกต้องในแท่นทดสอบ โดยไม่สามารถวางส่วนประกอบอื่นๆ ไว้ในนั้นได้ และจุดทดสอบจะต้องไม่ลัดวงจรด้วยสายไฟ ทั้งนี้เพื่อหลีกเลี่ยงข้อผิดพลาดที่คาดเดาไม่ได้ แผนภาพด้านล่างแสดงการวางแนวการติดตั้งของ IR ตัวอย่าง หัวรับ.
TP1 เชื่อมต่อกับพิน DOUT ของหัวรับสัญญาณ IR, TP2 ถึง GND และ TP3 ถึง VCC
ฟังก์ชั่นถอดรหัสรีโมทคอนโทรล IR รองรับรูปแบบการเข้ารหัสรีโมทคอนโทรล IR สองรูปแบบ
รูปแบบที่ 1
รูปแบบ 2

สองรูปแบบข้างต้นมีความคล้ายคลึงกัน ความแตกต่างอยู่ที่ความยาวของโค้ดสำหรับบูตรูปแบบ 1 คือ 9MS และรูปแบบ 2 คือ 4.5MS
ฟังก์ชั่นถอดรหัสรีโมทคอนโทรล IR ใช้ uPD6121 สำหรับรูปแบบหนึ่งและ TC9012 สำหรับรูปแบบที่สองตามลำดับ

คู่มือการใช้งาน
ฟังก์ชั่นถอดรหัสรีโมทคอนโทรล IR สามารถเข้าถึงได้จากเมนูฟังก์ชั่นเท่านั้นก่อนที่จะเข้าสู่ฟังก์ชันถอดรหัสรีโมทคอนโทรล IR ต้องไม่มีส่วนประกอบใดๆ บนแท่นทดสอบหรือบนขั้วเอาต์พุตคลื่นสี่เหลี่ยมเข้าสู่ฟังก์ชันถอดรหัสรีโมทคอนโทรล IR และรอจนกระทั่งจอแสดงผลแสดง "สแตนด์บาย..." หลังจากที่สตริง "สแตนด์บาย..." ปรากฏบนจอแสดงผล ให้ใส่หัวรับสัญญาณ IR ในตัวเข้าไปในฐานทดสอบแล้วล็อคเข้าที่ สถานที่.รีโมทคอนโทรลสามารถชี้ไปที่หัวรับสัญญาณ IR แล้วยิงออกไปหากจดจำรหัสที่ใช้สำหรับรีโมทคอนโทรลได้บรรทัดที่สามจะแสดงชุดอักขระ ">>>>>>>>>>>" บ่งชี้การถอดรหัสสำเร็จ และบรรทัดที่สี่จะแสดงรูปแบบรหัสที่ใช้สำหรับรีโมทคอนโทรลบรรทัดที่ห้าแสดงไบต์แรกของรหัสผู้ใช้ (รหัสผู้ใช้ 1) และบรรทัดที่หกแสดงไบต์ที่สองของรหัสผู้ใช้ (รหัสผู้ใช้ 2)บรรทัดที่เจ็ดแสดงโค้ดข้อมูล (data) และโค้ดผกผันของข้อมูล (~data)
(ค่าทั้งหมดของฟังก์ชันตัวถอดรหัส IR อยู่ในรูปแบบเลขฐานสิบหก
ฟังก์ชั่นถอดรหัส IR รองรับเฉพาะโหมดคีย์เดียวเท่านั้น ไม่ใช่โหมดต่อเนื่องเมื่อทดสอบฟังก์ชันนี้ ฉันพบว่ารีโมทคอนโทรลของทีวีหลายตัวที่ใช้ในการทดสอบคือ TC9012, รีโมทคอนโทรล Mp3 ขนาดเล็กคือ uPD6121 และไม่รู้จักรีโมทคอนโทรลของเครื่องปรับอากาศ :-() เนื่องจากข้อจำกัดดังกล่าว จึงไม่สามารถทำการทดสอบเพิ่มเติมได้ เสร็จแล้ว.
หากต้องการออกจากฟังก์ชันนี้ ให้ถอดหัวรับสัญญาณออกจากที่ใส่ทดสอบ จากนั้นกดสวิตช์โรตารีเอ็นโค้ดเดอร์ค้างไว้เพื่อออก
2.11 IR_Encoder เวอร์ชันรัสเซียโดยไม่มีฟังก์ชันนี้
ฟังก์ชั่นตัวเข้ารหัสรีโมทคอนโทรล IR ต้องใช้ LED อินฟราเรดผู้ทดสอบสามารถควบคุม LED อินฟราเรดนี้ได้ และใช้ฟังก์ชันการควบคุมระยะไกลแบบอินฟราเรดได้เนื่องจากผู้ทดสอบสามารถให้กระแสไฟไดรฟ์สูงสุดประมาณ 6mA เท่านั้น ระยะการควบคุมจึงไม่สามารถเทียบได้กับระยะของรีโมทคอนโทรลอินฟราเรดปกติเมื่อหัวรับสัญญาณอินฟราเรดอยู่ในตำแหน่งที่จะส่งสัญญาณ อาจอยู่ในระยะ 2 เมตร
การเข้ารหัสรีโมทคอนโทรล IR รองรับสองรูปแบบ เช่นเดียวกับรูปแบบการถอดรหัสรีโมทคอนโทรล IR ที่อธิบายไว้ก่อนหน้านี้นอกจากนี้ uPD6121 ยังใช้เพื่อระบุรูปแบบที่ 1 และ TC9012 เพื่อระบุรูปแบบที่สองอีกด้วย
คู่มือการใช้งาน
สามารถเข้าถึงฟังก์ชันการเข้ารหัสรีโมทคอนโทรล IR ได้จากเมนูฟังก์ชันเท่านั้นก่อนที่จะเข้าสู่ฟังก์ชันการเข้ารหัสรีโมทคอนโทรล IR จะต้องไม่มีส่วนประกอบใดๆ บนแท่นทดสอบหรือบนขั้วเอาต์พุตคลื่นสี่เหลี่ยมหลังจากเข้าสู่ฟังก์ชันการเข้ารหัสรีโมทคอนโทรลอินฟราเรดแล้ว ให้เชื่อมต่อ LED อินฟราเรดเข้ากับขั้วเอาต์พุตคลื่นสี่เหลี่ยม โดยขั้วลบของ LED อินฟราเรดเชื่อมต่อกับสายดินและขั้วบวกเชื่อมต่อกับเอาต์พุตขั้วบวกและขั้วลบของ LED อินฟราเรดสามารถต่อขยายได้โดยใช้สายไฟเพื่อความสะดวกในการใช้งานขายาวของ LED อินฟราเรดเป็นขั้วบวก และขาสั้นเป็นขั้วลบ
ในคอลัมน์ซ้ายสุดของจอแสดงผลจะมีสัญลักษณ์ ">" ระบุว่าพารามิเตอร์ใดที่กำลังตั้งค่าอยู่การกดปุ่มทดสอบสั้นๆ จะเป็นการสลับ ">" ระหว่างรายการการตั้งค่าต่างๆบรรทัดที่สอง "โปรโตคอล" กำหนดรูปแบบการเข้ารหัสที่จะใช้การหมุนปุ่มทดสอบซ้ายและขวาสลับระหว่าง "uPD6121" และ "TC9012"
บรรทัดที่สามและสี่ "รหัสผู้ใช้1" และ "รหัสผู้ใช้2" ตั้งค่าไบต์แรกและที่สองของรหัสผู้ใช้ซึ่งสามารถลดลงได้ในขั้นตอนที่ 1 โดยการหมุนปุ่มทดสอบไปทางซ้ายและเพิ่มในขั้นตอนที่ 1 โดยการหมุนปุ่มทดสอบ ขวา.
บรรทัดที่ห้าตั้งค่าโค้ดข้อมูล ซึ่งสามารถลดลงได้ 1 สำหรับปุ่มทดสอบทางซ้าย และเพิ่มได้ 1 สำหรับปุ่มทดสอบทางขวารหัสผกผันของข้อมูลจะถูกคำนวณโดยอัตโนมัติจากรหัสข้อมูล และไม่สามารถตั้งค่าด้วยตนเองได้
เมื่อตั้งค่ารหัสผู้ใช้และรหัสข้อมูลนอกเหนือจากการเปลี่ยนค่าในหน่วย 1 โดยการหมุนปุ่มทดสอบไปทางซ้ายและขวาแล้วยังสามารถเพิ่มค่าในหน่วย 0x10 โดยการกดปุ่มทดสอบค้างไว้เพื่อ เวลานานแต่ไม่นานเกินไป ถ้านานเกินไป ฟังก์ชันจะถูกถอนออกมันไม่ง่ายเลยที่จะเข้าใจในตอนแรกบรรทัดที่หกคือการควบคุมการปล่อย "emit:"เมื่อย้ายสัญลักษณ์ ">" ไปที่บรรทัดนี้ ปุ่มทดสอบสามารถหมุนไปทางซ้ายและขวาเพื่อปล่อยแสงอินฟราเรดตามชุดข้อมูลด้านบนเมื่อคุณหมุนสวิตช์ทดสอบ คุณจะเห็นสัญลักษณ์ "->" กะพริบเร็วๆนี่แสดงว่าข้อมูลถูกปล่อยออกมาครั้งเดียว
