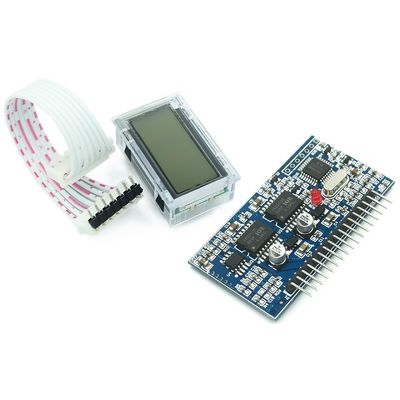

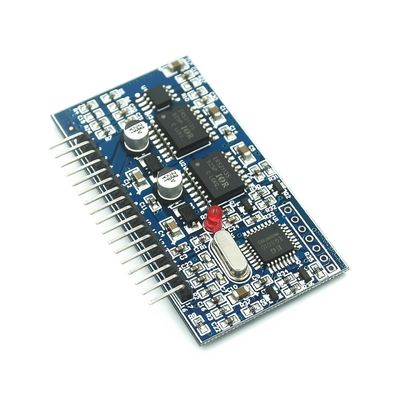

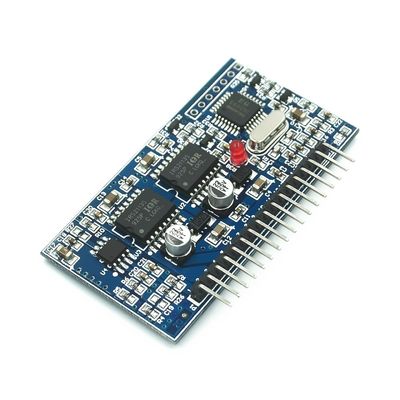

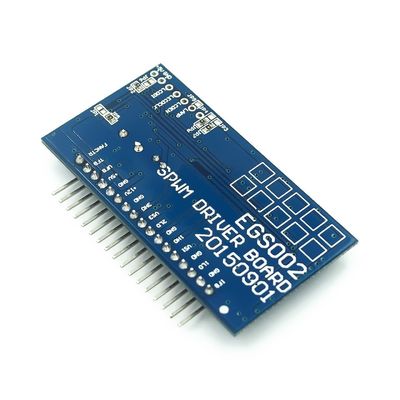

DC-DC DC-AC Pure Sine Wave เครื่องอินเวอร์เตอร์ SPWM Boost Driver Board EGS002 EG8010 แหล่งจ่ายไฟโมดูล

• EG8010 เป็นดิจิตอล ฟังก์ชั่นดีมากนำการควบคุมเวลาตายของชิปเครื่องกำเนิดไฟฟ้าอินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ของตัวเอง
• ใช้ในโครงสร้างการแปลงพลังงาน DC-DC-AC แบบสองขั้นตอนหรือหม้อแปลงความถี่ไฟฟ้า DC-AC แบบขั้นตอนเดียว สถาปัตยกรรม Boost ซึ่งเป็นออสซิลเลเตอร์คริสตัลภายนอก 12MHz เพื่อให้ได้ความแม่นยำสูง
• ความเพี้ยนฮาร์มอนิกมีขนาดเล็กมาก ASIC อินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ 50Hz หรือ 60Hz
• ชิปใช้เทคโนโลยี CMOS, การบูรณาการภายในของเครื่องกำเนิดไซน์ SPWM, วงจรควบคุมเวลาตาย, ช่วงตัวคูณ, วงจรสตาร์ทแบบนุ่มนวล, วงจรป้องกัน, อินเทอร์เฟซการสื่อสารแบบอนุกรม RS232 และฟังก์ชันโมดูลไดรเวอร์ LCD แบบอนุกรม 1602

คุณสมบัติ:

• แหล่งจ่ายไฟเดี่ยว 5V

• ชุด 4 พินของความถี่เอาท์พุทคลื่นไซน์บริสุทธิ์:

• คลื่นไซน์บริสุทธิ์ 50Hz ความถี่คงที่ 60Hz คลื่นไซน์บริสุทธิ์ความถี่คงที่ 0-100Hz

• ความถี่คลื่นไซน์บริสุทธิ์ปรับได้ 0-400Hz ความถี่คลื่นไซน์บริสุทธิ์ปรับได้

• การมอดูเลตแบบ Unipolar และ Bipolar

• มาพร้อมกับการควบคุมเดดแบนด์, เวลาตายของพิน 4:

• เวลาตาย 300nS เวลาตาย 500nS เวลาตาย 1.0uS เวลาตาย 1.5uS

• ออสซิลเลเตอร์คริสตัลภายนอก 12MHz

• ความถี่พาหะ PWM 23.4KHz

• แรงดัน กระแสไฟฟ้า อุณหภูมิแบบเรียลไทม์

• การป้องกันแรงดันเกิน, แรงดันตก, กระแสเกินและการป้องกันความร้อนสูงเกินไป

• พินโหมดซอฟต์สตาร์ทตั้งเวลาตอบสนองที่ 1S

• การสื่อสารแบบอนุกรมเพื่อตั้งค่าแรงดันเอาต์พุต ความถี่ และพารามิเตอร์อื่นๆ

• External Serial LCD Module 1602 แสดงอินเวอร์เตอร์

• ข้อมูลแรงดัน ความถี่ อุณหภูมิ และกระแส

การใช้งาน:

• อินเวอร์เตอร์คลื่นไซน์บริสุทธิ์เฟสเดียว

• พีวีอินเวอร์เตอร์

• อินเวอร์เตอร์พลังงานลม

• ระบบ UPS เครื่องสำรองไฟ

• ระบบเครื่องกำเนิดไฟฟ้าแบบดิจิตอล

• ถ้าพลัง

• ตัวควบคุมความเร็วมอเตอร์เฟสเดียว

• อินเวอร์เตอร์เฟสเดียว

• เครื่องหรี่คลื่นไซน์

• เครื่องปรับคลื่นไซน์

• เครื่องกำเนิดคลื่นไซน์
