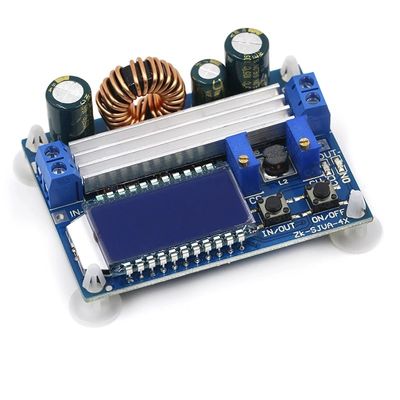

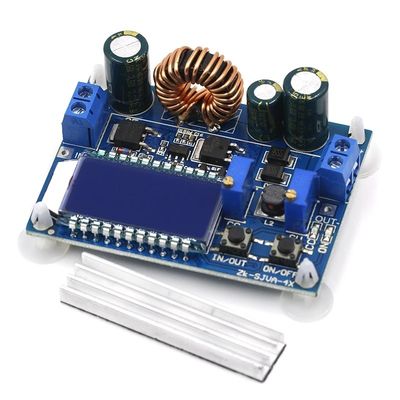

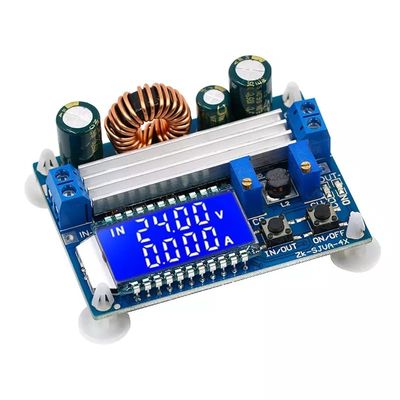

35W DC Digital LCD แสดงผล บอร์ดอัตโนมัติ Down Buck Boost Converter โมดูลจ่ายไฟ

• แรงดันไฟฟ้าขาเข้า: 5.5-30V (แรงดันไฟฟ้าขาเข้า 5V โดยปกติคุณสามารถเพิ่มบัคได้ แต่ค่ามิเตอร์แรงดันไฟฟ้าและกระแสไม่ถูกต้อง น้อยกว่า 4.7V การป้องกันแรงดันตก)
• แรงดันขาออก: 0.5-30V
• กระแสไฟขาออก: การทำงานที่มั่นคงในระยะยาวใน 3A เสริมความร้อนสามารถเข้าถึง 4A
• กำลังขับ: ระบายความร้อนตามธรรมชาติ 35W, การกระจายความร้อนเพื่อเพิ่ม 50W
• ความละเอียดการแสดงผลแรงดันไฟฟ้า: 0.05V
• ความละเอียดการแสดงผลปัจจุบัน: 0.005A
• ประสิทธิภาพการแปลง: ประมาณ 88%
• ซอฟต์สตาร์ท: ใช่ (ทรงพลังมากเมื่อโหลดสตาร์ท สตาร์ทเครื่องอาจล้มเหลว)
• การป้องกันการป้อนข้อมูลย้อนกลับ: ใช่
• การป้องกันการบุกรุกเอาต์พุต: ใช่
• ป้องกันการลัดวงจร: ใช่
• ความถี่ในการทำงาน: 180KHZ
• ขนาด: 6.6*4.8 ซม./2.6*1.89 นิ้ว

คำอธิบายฟังก์ชัน:

• โมดูลมีปุ่ม IN / OUT, ON / OFF สองปุ่ม: ปุ่ม IN / OUT เพื่อสลับแรงดันไฟฟ้าขาเข้าและการแสดงผลแรงดันไฟฟ้าขาออก กดแบบยาวเพื่อสลับการแสดงผลกำลังขับกระแสไฟขาออกปุ่มเปิด / ปิดควบคุมเอาต์พุตเปิดหรือปิดกดแบบยาวตั้งค่าการเปิดเครื่องสถานะเอาต์พุตเริ่มต้นคือเปิดหรือปิด

• CC คือโพเทนชิออมิเตอร์การตั้งค่าปัจจุบัน หมุนตามเข็มนาฬิกา สามารถเพิ่มกระแสที่ตั้งไว้ เมื่อกระแสโหลดถึงกระแสที่ตั้งไว้ เข้าสู่สถานะกระแสคงที่ ตัวบ่งชี้กระแสคงที่ CC (สีแดง) จะสว่างขึ้นCV ที่ถูกต้องคือโพเทนชิออมิเตอร์การตั้งค่าแรงดันไฟฟ้า, การหมุนตามเข็มนาฬิกา, สามารถเพิ่มแรงดันเอาต์พุตได้ตัวบ่งชี้ ON คือตัวบ่งชี้สถานะเอาต์พุต เมื่อแรงดันเอาต์พุตเปิดอยู่ มิฉะนั้นจะดับลง

วิธีใช้:

ใช้เป็นโมดูลเพิ่มบั๊กธรรมดาที่มีความสามารถในการป้องกันกระแสเกิน

• ปรับโพเทนชิโอมิเตอร์แรงดันไฟฟ้าคงที่ CV เพื่อให้แรงดันเอาต์พุตถึงแรงดันไฟฟ้าที่คุณต้องการ
• วัดกระแสไฟฟ้าลัดวงจรเอาต์พุตด้วยมิเตอร์กระแส 10A (เชื่อมต่อสายทดสอบสองตัวเข้ากับปลายเอาต์พุตโดยตรง) และปรับโพเทนชิออมิเตอร์กระแสคงที่ CC เพื่อให้กระแสเอาต์พุตถึงค่าการป้องกันกระแสเกินที่ตั้งไว้ล่วงหน้า(ตัวอย่างเช่น หากค่าปัจจุบันที่แสดงโดยมัลติมิเตอร์คือ 2A กระแสสูงสุดจะถึง 2A เท่านั้นเมื่อคุณใช้โมดูล เมื่อกระแสถึง 2A ไฟ LED แรงดันคงที่และกระแสคงที่สีแดงจะติด มิฉะนั้น LED จะปิด )

คำเตือน:เมื่อใช้ในสถานะนี้ จะมีแรงดันไฟฟ้าตก 0 ~ 0.2V เนื่องจากตัวต้านทานการสุ่มตัวอย่างกระแสที่เอาต์พุตในเวลาเดียวกัน สายอินพุตและเอาต์พุตจะมีแรงดันไฟฟ้าเชิงเส้นลดลง นี่เป็นปรากฏการณ์ปกติ!

ใช้เป็นเครื่องชาร์จแบตเตอรี่ โดยไม่มีฟังก์ชั่นกระแสคงที่ของโมดูลไม่สามารถใช้ชาร์จแบตเตอรี่ได้เนื่องจากกำลังไฟของแบตเตอรี่และแรงดันเครื่องชาร์จลดลงมากส่งผลให้กระแสไฟชาร์จใหญ่เกินไปทำให้แบตเตอรี่เสียหายดังนั้นการเริ่มต้นของแบตเตอรี่จึงใช้การชาร์จแบบ Flow อย่างต่อเนื่อง เมื่อการชาร์จในระดับหนึ่งจะเปลี่ยนกลับไปเป็นการชาร์จแรงดันคงที่โดยอัตโนมัติ

• กำหนดแรงดันไฟฟ้าลอยและกระแสไฟชาร์จที่คุณต้องการแบตเตอรี่แบบชาร์จไฟได้ (หากพารามิเตอร์แบตเตอรี่ลิเธียมคือ 3.7V / 2200mAh แรงดันไฟฟ้าลอยคือ 4.2V และกระแสไฟชาร์จสูงสุดคือ 1C เช่น 2200mA)
• ภายใต้สภาวะไม่มีโหลด มัลติมิเตอร์จะวัดแรงดันเอาต์พุตและปรับโพเทนชิโอมิเตอร์แรงดันคงที่เพื่อให้แรงดันเอาต์พุตถึงแรงดันลอย(หากชาร์จแบตเตอรี่ลิเธียม 3.7V ให้ปรับแรงดันเอาต์พุตเป็น 4.2V)
• วัดกระแสไฟฟ้าลัดวงจรเอาต์พุตด้วยมิเตอร์กระแส 10A (เชื่อมต่อสายวัดทดสอบทั้งสองโดยตรงไปยังเอาต์พุตเทอร์มินัล)

และปรับโพเทนชิออมิเตอร์กระแสคงที่เพื่อให้กระแสเอาต์พุตถึงค่ากระแสประจุที่กำหนดไว้ล่วงหน้า

• เชื่อมต่อแบตเตอรี่ชาร์จ
• (ขั้นตอนที่ 1, 2 และ 3 มีดังนี้: แหล่งจ่ายไฟปลายทางอินพุต เอาต์พุตไม่ได้เชื่อมต่อกับโหลดแบตเตอรี่)
• ใช้เป็นโมดูลไดรเวอร์กระแสไฟ LED คงที่
• (1) ตรวจสอบให้แน่ใจว่าคุณต้องขับเคลื่อนกระแสไฟ LED และแรงดันไฟฟ้าสูงสุด
• (2) ภายใต้สภาวะไม่มีโหลด มัลติมิเตอร์จะวัดแรงดันเอาต์พุตและปรับโพเทนชิโอมิเตอร์แรงดันคงที่เพื่อให้แรงดันเอาต์พุตถึงแรงดันไฟฟ้าใช้งานสูงสุดของ LED
• (3) ด้วยมัลติมิเตอร์ 10A การวัดกระแสเอาต์พุตกระแสลัดวงจรในขณะที่ปรับโพเทนชิออมิเตอร์กระแสคงที่เพื่อให้กระแสเอาต์พุตถึงกระแสไฟ LED ที่กำหนดไว้ล่วงหน้า
• (4) เชื่อมต่อกับ LED เครื่องทดสอบ
• (ขั้นตอนที่ 1, 2 และ 3 มีดังนี้: ป้อนพลังงานและเอาต์พุต LED ขณะไม่มีโหลด
