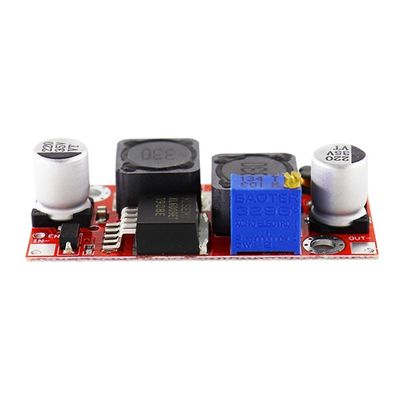

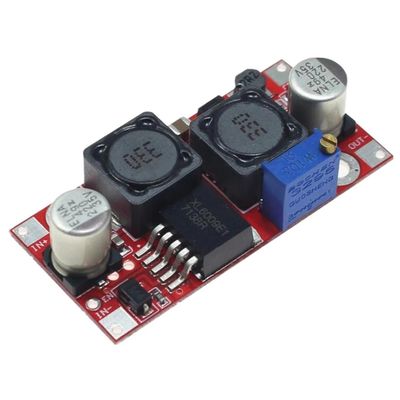

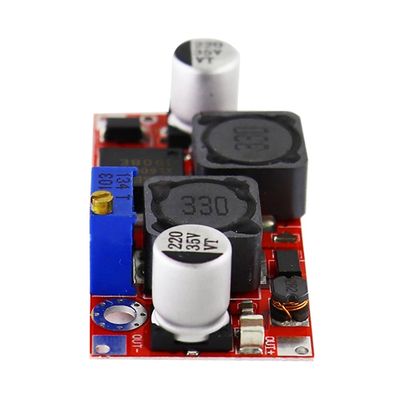

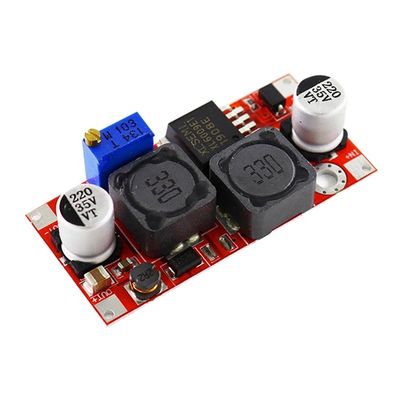

XL6009 20W 1.2-35V DC-DC Step Up Down Converter โมดูลไฟฟ้า

• แรงดันไฟฟ้าสตาร์ทอัตโนมัติจะถูกดึงลงไปที่ 7V น้อยกว่าหรือเล็กกว่าเครื่องยนต์ที่ความเร็วสูงเมื่อแรงดันไฟฟ้าสูงถึง 15V หรือสูงกว่า
• ไฟฟ้าทำงานหนักในที่ทำงาน โมดูลบั๊กอัตโนมัตินี้ช่วยแก้ปัญหานี้ โดยไม่คำนึงถึงแรงดันไฟฟ้าอินพุตเป็น 5V หรือ 12V หรือ 32V เอาต์พุตสามารถเสถียรที่ 12V
• แรงดันไฟฟ้าอินพุตกว้าง 5V ~ 32V แรงดันเอาต์พุตกว้าง 1.25V ~ 35V (พร้อมบัคอัตโนมัติ ขอบเขตการทำงาน อินพุตแรงดันไฟฟ้าใด ๆ สามารถควบคุมเอาต์พุตแรงดันไฟฟ้าโดยพลการ) สวิตช์ MOSFET ที่มีประสิทธิภาพในตัว 4A ช่วยให้ประสิทธิภาพสูงถึง 94% (กระแส LM2577 คือ 3A) สูง
• การสลับความถี่ 400KHz ระลอกคลื่นมีขนาดเล็กลง

แอปพลิเคชัน:
เครื่องควบคุมรถยนต์ พลังงานแสงอาทิตย์ เซลล์แสงอาทิตย์ พลังงานลม และการใช้งานอื่นๆ ที่ไม่เสถียรของแรงดันไฟฟ้า

พารามิเตอร์ทางเทคนิค:

• ข้อมูลจำเพาะรุ่น: DSN6000AUD โมดูลบั๊กอัตโนมัติ

• คุณสมบัติของโมดูล: บูสต์แบบไม่แยก (BOOST)

• การแก้ไข: การแก้ไขแบบไม่ซิงโครนัส

• ช่วงอินพุต: 3.8V ~ 32V

• ช่วงเอาท์พุท: 1.25V ~ 35V

• Input Current: 3A (สูงสุด) , ไม่มีโหลด 18mA (อินพุต 5 V, เอาต์พุต 8 V, no-load น้อยกว่า 18mA. ยิ่งแรงดันไฟฟ้ายิ่งมากขึ้นกระแสโหลด)

• ประสิทธิภาพการแปลง: < 94% ( ความดันมากขึ้น ประสิทธิภาพจะลดลง )

• ความถี่ในการสลับ: 400KHz

• ระลอกเอาท์พุต: 50mV (ยิ่งแรงดันไฟฟ้าสูงเท่าไรกระแสก็ยิ่งมากขึ้นเท่านั้น)

• การควบคุมโหลด: ± 0.5%

• การควบคุมแรงดันไฟฟ้า: ± 0.5%

• อุณหภูมิในการทำงาน:-40 ° ~ +85 °
