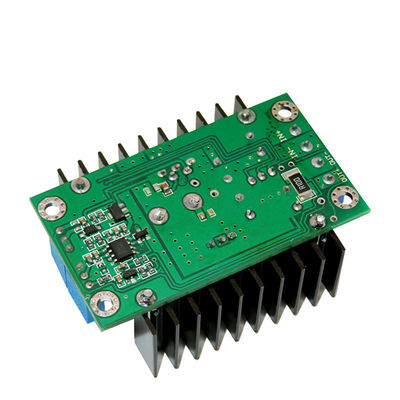

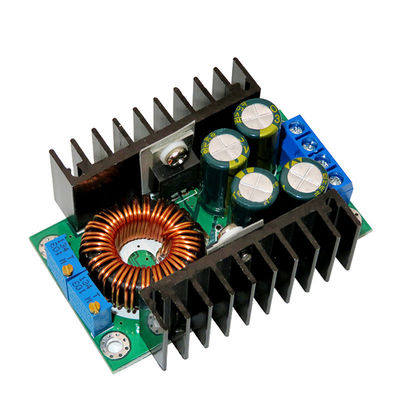

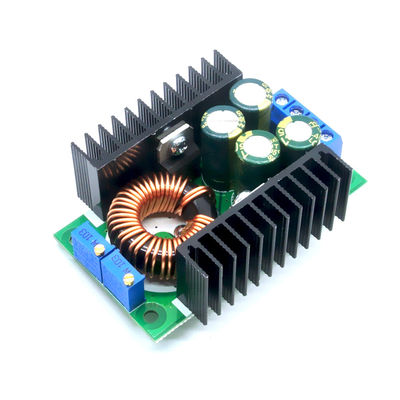

300W 9A DC ขั้นตอนลงโมดูล 5-40v 1.2-35v Buck Converter โมดูลจ่ายไฟ

• คุณสมบัติของโมดูล: โมดูลการชาร์จกระแสคงที่แบบแยกขั้นตอนลงแบบไม่แยก (CC CV)
• แรงดันไฟฟ้าขาเข้า: DC 7-32V
• แรงดันขาออก: (1) DC 0.8-28V ปรับได้อย่างต่อเนื่อง(2) เอาต์พุตคงที่: เลือกระหว่าง 0.8v-28v
• กระแสไฟขาออก: 8A (เมื่ออุณหภูมิของหลอดไฟเกิน 65 องศา โปรดเพิ่มพัดลมระบายความร้อน)
• ช่วงกระแสคงที่: 0.2-8A (ปรับได้)
• เปิดกระแสไฟ: ค่ากระแสคงที่ * ( 0.1 ) เปลี่ยนกระแสไฟและการเชื่อมโยงค่าคงที่
• เช่นค่ากระแสคงที่คือ 3A ให้หมุนกระแสไฟของหลอดไฟให้เป็นกระแสคงที่คือ 0.1 เท่า (0.1 * 3A = 0.3A)
• แรงดันต่ำสุด: 1V
• กำลังขับ: กำลังสูงสุดประมาณ 300W
• ประสิทธิภาพการแปลง: สูงถึงประมาณ 95%
• ความถี่ในการทำงาน: 300KHZ
• ระลอกเอาท์พุต: แบนด์วิดธ์ 20M
• อินพุต 24V เอาต์พุต 12V 5A ระลอกประมาณ 50mV (ไม่รวมเสียงรบกวน)
• การป้องกันไฟฟ้าลัดวงจรเอาต์พุต : ใช่ กระแสคงที่
• การป้องกันการกลับขั้วอินพุต: ไม่มี
• สายไฟ: เทอร์มินัล
• กระแสไฟไม่โหลด: ทั่วไป 20mA (สวิตช์ 24V 12V)
• การควบคุมโหลด: ± 1% (คงที่)
• การควบคุมแรงดันไฟฟ้า: ± 1%
• ความเร็วในการตอบสนองแบบไดนามิก: 5% 200uS
• ทิศทางการปรับ: ตามเข็มนาฬิกา (เพิ่มขึ้น), ทวนเข็มนาฬิกา (ลดลง),
• โพเทนชิออมิเตอร์ (CV) ที่ปิดกับแรงดันไฟฟ้าขาเข้าใช้เพื่อควบคุมแรงดันไฟฟ้า โพเทนชิออมิเตอร์ (CC)
• ปิดแรงดันเอาต์พุตใช้เพื่อควบคุมกระแส (CC)
• อุณหภูมิในการทำงาน: เกรดอุตสาหกรรม (-40 °C ถึง +85 °C) (โปรดทราบการใช้งานจริงของอุณหภูมิของหลอดไฟ, เพิ่มความร้อนที่อุณหภูมิสูง)
• ตัวบ่งชี้: ตัวบ่งชี้สีคู่, ไฟแสดงสถานะการชาร์จเป็นสีแดง, ไฟสีเขียวหมายถึงชาร์จเต็มแล้ว ( ไม่มีโหลดเป็นสีเขียว )
• ขนาด (ประมาณ): 65 x 47 x 22 มม. (ยาว x กว้าง x สูง)
• ความแม่นยำของกระแสและอุณหภูมิคงที่: ในการทดสอบจริง อุณหภูมิของโมดูลตั้งแต่ 25 องศา
• ถึง 60 องศา การเปลี่ยนแปลงค่ากระแสคงที่น้อยกว่า 5% (ค่ากระแสคงที่ 5A)
• ความแม่นยำของกระแสคงที่และอุณหภูมิ: ในการทดสอบจริง อุณหภูมิของโมดูลตั้งแต่ 25 องศาถึง 60 องศา การเปลี่ยนแปลงค่ากระแสคงที่น้อยกว่า 5% (ค่ากระแสคงที่ 5A)
• ป้องกันการลัดวงจรเอาต์พุต: ใช่,กระแสคงที่ (การตั้งค่าปัจจุบันค่ากระแสคงที่)
• การป้องกันการเชื่อมต่อย้อนกลับอินพุต: ไม่ใช่
• เอาต์พุตป้องกันการไหลย้อนกลับ: NO
• วิธีการเดินสายไฟ: ขั้วต่อ amphenol

คุณสมบัติ:

• กระแสไฟเลี้ยวคงที่คือ 0.1 เท่าของค่าปัจจุบัน

• (ใช้เพื่อระบุว่าแบตเตอรี่ชาร์จเต็มแล้วหรือไม่เมื่อชาร์จ)

• ผลิตจาก IC มาตรฐานเฉพาะและตัวต้านทานตรวจจับกระแสไฟฟ้าที่มีความแม่นยำสูง ซึ่งพิสูจน์ได้ว่ามีเสถียรภาพมากขึ้น

• กระแสคงที่ (เมื่อ 20°C ถึง 100°C กระแสคงที่ 1A อุณหภูมิดริฟท์น้อยกว่า 1%)

• เหมาะอย่างยิ่งสำหรับไดรเวอร์ LED

• กระแสไฟขาออกสูง, กระแสไฟขาออกสูงสุดสามารถเข้าถึง 8A.

• ความจุความถี่สูงสี่ตัวสามารถลดระลอกเอาท์พุทเพิ่มเสถียรภาพในการทำงาน

• การออกแบบอ่างความร้อนคู่MOS schottky Diode ชุดระบายความร้อนอิสระซึ่งกระจายความร้อนได้ดี

• และจะไม่กระทบต่อกัน

• ใช้ Sendust Core ขนาดใหญ่และสายไฟทองแดงบริสุทธิ์สองเท่า ปรับปรุงประสิทธิภาพการทำงาน ลดไข้

• โพเทนชิออมิเตอร์แบบ multiturn 3296 แรงดันไฟฟ้าและกระแสไฟที่มีความแม่นยำสูงมีเสถียรภาพที่ดี

• โคมไฟสองสี สภาพการทำงานมองเห็นได้ชัดเจนในพริบตา

• แรงดันและกระแสสามารถปรับได้ซึ่งมีผลดี

การใช้งาน:

• ไดร์เวอร์ LED กำลังสูง
• การชาร์จแบตเตอรี่ลิเธียม (หรือตัวสะสมตะกั่ว)
• แหล่งจ่ายไฟที่ติดตั้งในยานพาหนะ
• แหล่งจ่ายไฟระบบแรงดันต่ำ
• ชาร์จแบตเตอรี่ 6V, 12V, 14V, 24V.
• แหล่งจ่ายไฟแล็ปท็อปออนบอร์ด
• แหล่งจ่ายไฟที่มีการควบคุม
• ระบบจ่ายไฟแรงดันต่ำ
