CA-888 LCD TV Power Module มหาวิทยาลัย Window Control โมดูลไฟฟ้า

• รูปแบบ: CA-888

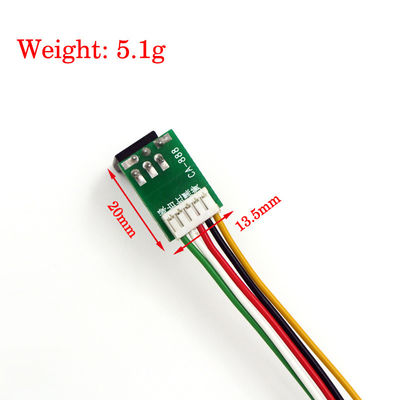

• ขนาด: 19.5*13.5mm
• การใช้งาน: เพื่อแก้ไขปัญหาการบํารุงรักษาประปาไฟฟ้าจอ LCD 15-21 นิ้ว การเสียส่วนใหญ่ของบอร์ดพลังงาน LCD หนึ่งของพลังงานในการขับเคลื่อนชิป, สวิตช์พลังงานพลังงานสูงการเสียหายของตัวต่อสู้การเก็บตัวอย่าง เป็นสิ่งที่พบบ่อยที่สุดเพราะรูปแบบส่วนประกอบเหล่านี้ ความหลากหลายบ่อยครั้งเพราะไม่มีอะไหล่เดิม ๆ และไม่สามารถซ่อมแซมได้ควรเป็นส่วนใหญ่ของลูกค้าต้องการที่จะพัฒนาเพื่อนของมูลนิธิทั่วไป LCD โมดูลพลังงาน.
• โมดูลมี: สายไฟง่าย ติดตั้งง่าย ประหยัดเวลา ปรับปรุงอัตราความสําเร็จในการบํารุงรักษา และอื่นๆปัญหาการบํารุงรักษาของเพื่อนอาจต้องการที่จะพิจารณาการพัฒนานี้ภายใต้โมดูลพลังงานทั่วไป.

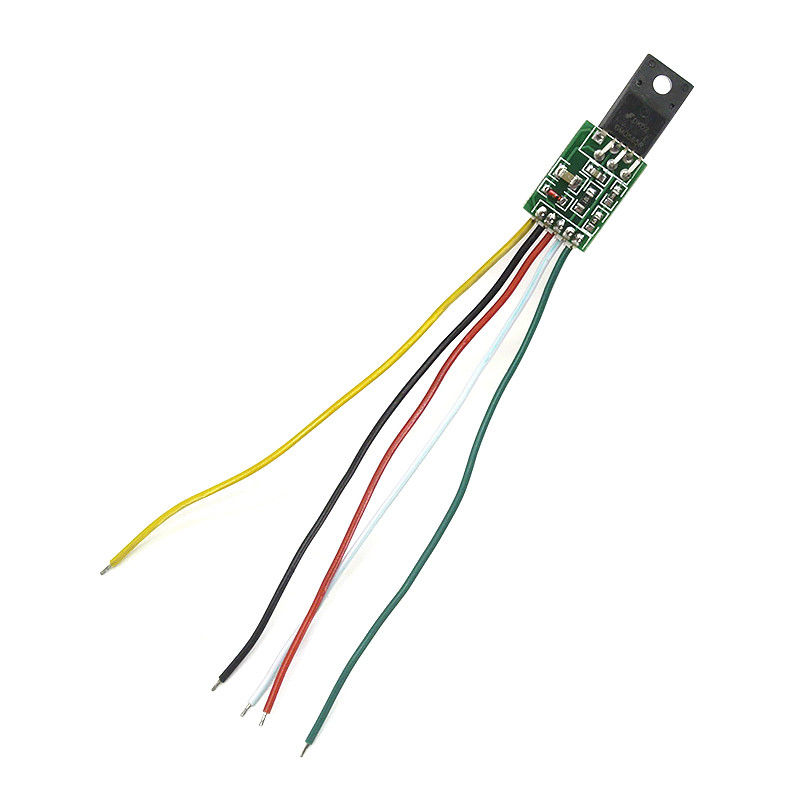

การนิยามปิน

• สายเหลืองเท้า: DRAIN, ด้านควบคุมพลังงาน, จากนั้นมูลค่าพลังงาน MOS พลังงานสูงเดิม D-pole.Generally the middle power switch tube feet

• ฟุตสายดําหรือสายผง: GND, โมดูลพื้นดิน 300v, แล้วตัวประกอบลบ, เส้นเดียวกันสามารถเป็น.

• สายสีแดง: VCC ด้านมodule power supply จากนั้น Feedback Winding terminal rectifier capacitor หลังมุมบวกของไฟฟ้าต่อเนื่อง ความดันระหว่าง 12-18V

• ฟุตเส้นสีขาว: FB, การตอบสนองความดัน, แล้ว optocoupler 4 ฟุต, กรุณาตรวจสอบ optocoupler ความร้อน 3 ฟุต, ไม่ร้อน, แล้ววาง optocoupler สั้นไปยังพื้นร้อน,ในขณะที่วงจรด้านนอก 4 ปินตัด.

• ฟุตเส้นสีเขียว: เริ่มต้นจุดเริ่มต้น, จากนั้น + 300 วัตถุดิบบวก

การใช้:

• ถอนชิปปัสดุพลังงานเดิมบนบอร์ด (ปกติ 8 ฟุต) และสวิตช์ (ท่อmos)

• ตรวจสอบ 300v capacitor รวมทั้ง capacitance ของฝั่งภาระของแพคเกจไม่มีกลอง, มีปัญหาที่ครั้งแรก

• การแทนที่

• ตรวจสอบด้านภาระ ไม่มีการตัดสั้น โบลด์โฆษณา โบลด์ความดันสูง

• เชื่อมต่อโมดูลกับสายที่เกี่ยวข้อง, และตรวจสอบอย่างรอบคอบว่าไม่มีผิดพลาด, ถ้าผิดพลาดสามารถทําให้โมดูลระเบิด

• ติดตั้งในตําแหน่งเดิมของเรเดียเตอร์, ให้ความสนใจในการหนาแน่น, ไม่วงจรสั้น

• พลังงาน การวัดแรงดันไฟฟ้าไม่ได้ออก ไม่มีการออก, แล้วตรวจสอบสาเหตุ
