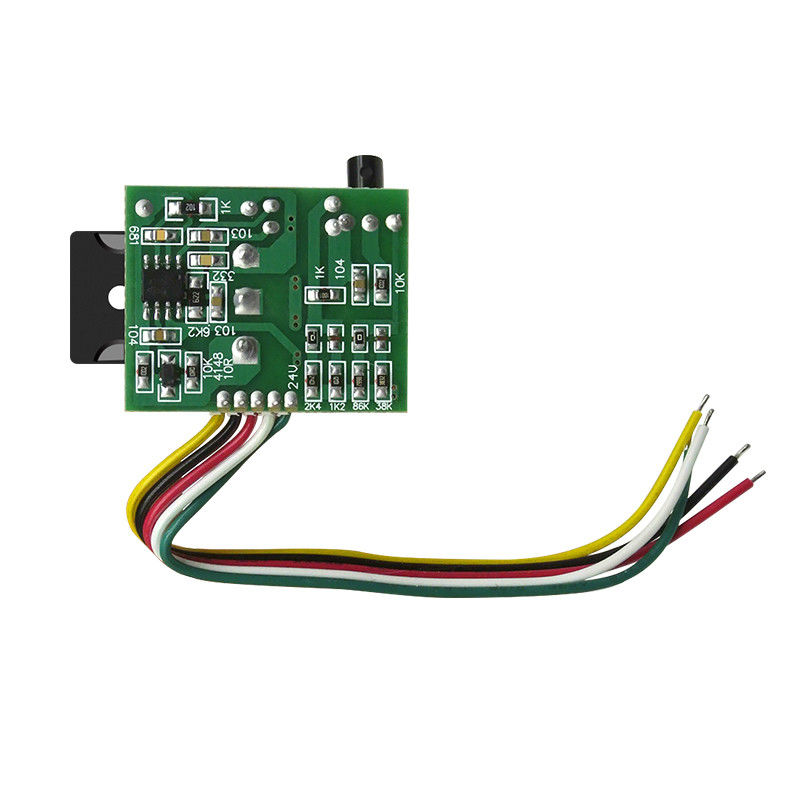

CA-901 บอร์ดเพาเวอร์ซัพพลาย DC sampling 46 Inch 12V 24V

CA-901 LCD TV โมดูลจ่ายไฟสลับ DC sampling 46 นิ้ว 12V 24V

รายละเอียดสินค้า:

• ประสิทธิภาพสูง,
• การใช้พลังงานต่ำ,
• ขนาดเล็ก,
• ช่วงแรงดันไฟฟ้ากว้าง
• ติดตั้งง่าย
• เหมาะสำหรับแรงดันไฟฟ้าเอาต์พุต flyback 12V 24V LCD TV
• ใช้ในทีวี LCD ขนาด 46 นิ้ว, ไฟฟ้าขัดข้องของ LCD หรือการเปลี่ยนแหล่งจ่ายไฟสลับกำลังสูงอย่างรวดเร็ว

คุณสมบัติ:

• ประเภท: ผลิตภัณฑ์ LCD, แหล่งจ่ายไฟแบบไม่แยก
• เอาท์พุต: 300V
• เอาท์พุท: 12V/24V

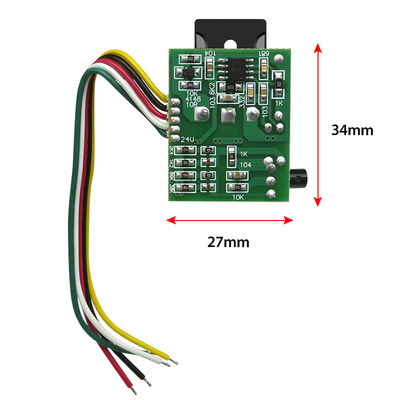

• ขนาดผลิตภัณฑ์: 34 มม.* 27 มม.* 17 มม
• ขนาดสากล: LCD สากล จอภาพต่ำกว่า 46 นิ้ว
• การใช้ผลิตภัณฑ์: ประสิทธิภาพสูง, ใช้พลังงานต่ำ, ขนาดเล็กช่วงการควบคุมแรงดันไฟฟ้ากว้าง

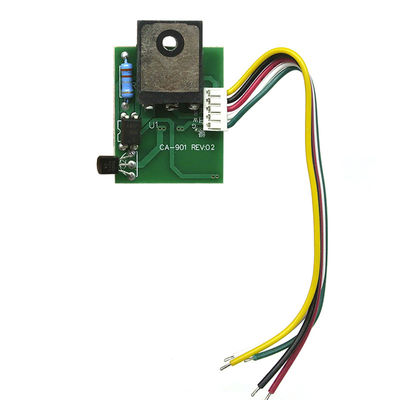

CA-901 REV: 01 คุณสมบัติหลักของโมดูล:

• การสุ่มตัวอย่าง DC และการตอบสนองของตัวควบคุม TL431 ซึ่งเป็นประสิทธิภาพของตัวควบคุมที่ดี

• โมดูลนี้ใช้เอาต์พุตแบบเลือก 12V 24V เพียงเชื่อมต่อแผ่นที่สอดคล้องกันคุณสามารถส่งออก 12V หรือ 24V

• การออกแบบที่มีเหตุผล ติดตั้งง่าย(รูปที่ 1) เพียงตามแผนภาพ ตามกำลังขับที่ต้องการเพื่อเชื่อมต่อแผ่นที่สอดคล้องกันบนนั้น (โรงงานโมดูลแหล่งจ่ายไฟ 24V

คำแนะนำในการติดตั้งสองประการ:

• ถอดสวิตช์ไฟเดิมหรือโมดูลหนาออก โมดูลจะยึดแน่นอยู่ในแผงระบายความร้อนเดิม

• ตรวจสอบวงจรการดูดซึมป้องกันจุดสูงสุดเป็นปกติ โหลดทุติยภูมิของหม้อแปลงไฟฟ้าลัดวงจร

• โมดูลเชื่อมต่อกับเส้นสีแดงของจุดเชื่อมเสา C สวิตช์ไฟเดิม (เสา FET D รุ่นเดิมสำหรับพลังงานของเสา C) เส้นสีดำเชื่อมต่อกับสนามความร้อนใต้พิภพ (ตัวเก็บประจุกรองแหล่งจ่ายไฟขนาดใหญ่ลบ)

• เส้นสีเหลืองเชื่อมต่อกับขั้วลบของรอง ไดโอดเรียงกระแสของหม้อแปลง (12V หรือ 24V) ขั้วบวกของตัวเก็บประจุกรอง (แหล่งจ่ายไฟหลัก

• เส้นสีขาวเชื่อมต่อกับหม้อแปลงไฟฟ้าหลักสำรอง 12V หรือ 24V(ตัวเก็บประจุตัวกรองลบ (ด้านเย็น):

• เส้นสีเขียวเชื่อมต่อกับด้านแหล่งจ่ายไฟโมดูล C เดิม (9V-18V) และแหล่งจ่ายไฟ IC ของเครื่องตามทฤษฎีและตัดการเชื่อมต่อวงจร

• ตามแรงดันไฟขาออกเพื่อเลือกแผ่นอิเล็กโทรดที่เหมาะสมดังแสดงในรูป

• หลังจากเชื่อมต่อสายแล้ว เราขอแนะนำ: ขั้นแรกให้ถอดปลั๊กไฟหลักออก โหลดที่เชื่อมต่อกับโหลดปลอม (ความต้านทาน 10 โอห์ม 20 วัตต์) วัดแรงดันไฟฟ้า ตรวจสอบความถูกต้องก่อนเครื่องทดสอบกำลังไฟ
