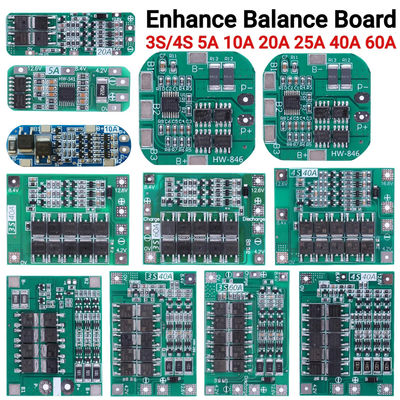

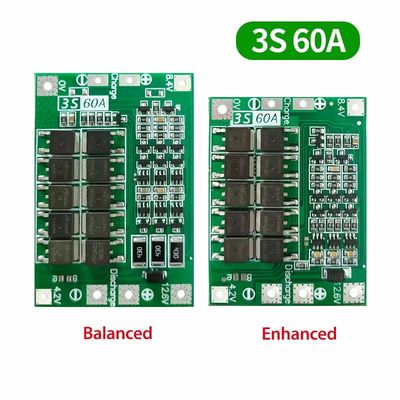

11.1V12.6V14.8V16.8V เสริมความสมดุล BMS สําหรับเครื่องเจาะมอเตอร์ บอร์ดป้องกันเครื่องชาร์จแบตเตอรี่ลิธีਅਮ 3S 4S 40A 60A

คําอธิบายสินค้า:

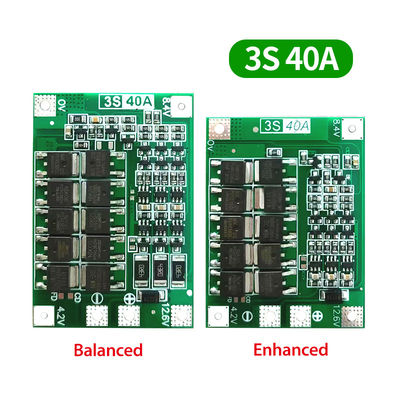

บอร์ดป้องกันแบตเตอรี่ลิธีียม 3 สาย 12.6V 40A

• โลตชาร์จ: DC 12.6V ~ 13.6V
• กระแสการชําระความร้อนต่อเนื่อง: 40A มากที่สุด (หากสภาพแวดล้อมการระบายความร้อนไม่ดี กรุณาลดกระแสการชําระความร้อน)
• กระแสการชาร์จต่อเนื่อง: สูงสุด 20A
• ขนาดตัวสํารอง: 41x61x4mm
• ขนาดเวอร์ชั่นขยาย: 41x55x4mm
• ตัวเลือกที่ใช้ได้: ใช้ได้กับความกระชับกําลังเฉพาะ 3.7V แบตเตอรี่ลิธีਅਮ 4.2V ที่ชาร์จเต็ม (รวมทั้ง 18650, 26650, แบตเตอรี่ลิธีਅਮพอลิเมอร์) สามารถเจาะได้ต่ํากว่า 170W

หมายเหตุ:

• การเริ่มต้นเครื่องเจาะอย่างสําเร็จต้องใช้แบตเตอรี่พลังงาน 10C-20C จํานวน 3 แบตเตอรี่ หรือแบตเตอรี่พลังงาน 5C-10C จํานวน 6 แบตเตอรี่ (แนะนํารุ่นแบตเตอรี่พลังงาน: sony vtc4, vtc4A, vtc5A, vtc6)ใช้สายทองแดงขนาด 3 มิลลิเมตรตารางหรือมากกว่า (ไม่สามารถใช้แผ่นนิกเกิล)
• ติดต่อ 0V, 4.2V, 8.4V, 12.6V อย่างเคร่งครัดตามแผนภูมิ อย่าสัมผัสส่วนประกอบใด ๆ บนบอร์ดขณะผสมสาย อย่าชาร์ทคอร์ตโดยเจตนา
• เมื่อเชื่อมแบตเตอรี่ครั้งแรกหรือเมื่อการชาร์จกําลังดําเนินการ ตราบใดที่แบตเตอรี่ตัวเดียวเกิน 4.2V แผ่นต่อรอง "430" จะร้อนขึ้นและปล่อย (การปล่อยประมาณ 4.19V เพื่อหยุดความร้อน). ถ้าตัวต่อรอง "430" ร้อนมาก ตรวจสอบว่าสายผิดถูกเชื่อม

การเตรียมอุปกรณ์:

เตรียม 3S 12.6V 40A โมดูลการป้องกันแบตเตอรี่ลิเดียม, แบตเตอรี่, แหล่งไฟฟ้า, ความจุแรงสูง resistor

รูปข้างล่างแสดงแผนภูมิการปล่อยโมดูล แบตเตอรี่มี 3 เชือก แบตเตอรี่ที่เชื่อมต้องตอบสนองกับกระแสการปล่อย 40Aมันสามารถทําโดยการปานกลางแบตเตอรี่หรือซื้อแบตเตอรี่ที่มีกระแสการชาร์จขนาดใหญ่ตัวอย่างเช่น ถ้าแบตเตอรี่มีขนาด 2000mAH และความหลากหลายในการปล่อยของแบตเตอรี่คือ 10C แล้วต้องการแค่ 3 สายของ 2 และกระแสการปล่อยของ 40A

ภาพด้านล่างแสดงแผนภูมิการชาร์จแบตเตอรี่ ความดันการชาร์จคือ DC12.6V ~ 13.6V กระแสการชาร์จขึ้นอยู่กับแบตเตอรี่ที่เชื่อมต่อ และสูงสุดไม่เกิน 20Aโมดูลมีเส้นทางการชาร์จที่สมดุล, และฟังก์ชันปรับระดับทํางานเมื่อผลประกอบของแบตเตอรี่ไม่แตกต่างกันมาก

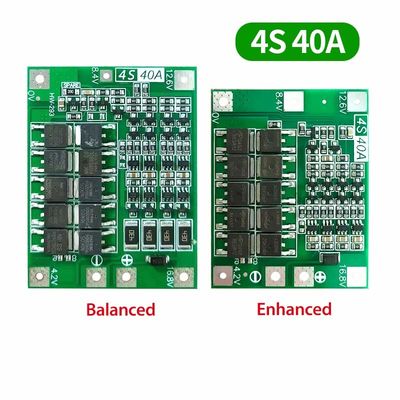

บอร์ดป้องกันแบตเตอรี่ลิเดียม 4 สาย 14.8V 16.8V 40A

• ความกระชับกําลังการชาร์จ: DC 16.8V ~ 17V
• กระแสการชําระความร้อนต่อเนื่อง: 40A มากที่สุด (หากสภาพแวดล้อมการระบายความร้อนไม่ดี กรุณาลดกระแสการชําระความร้อน)
• กระแสการชาร์จต่อเนื่อง: สูงสุด 20A
• ขนาดตัวสํารอง: 45x60x4mm
• ขนาดเวอร์ชั่นขยาย: 44x55x4mm
• ตัวเลือกที่ใช้ได้: ใช้ได้กับความกระชับกําลังเฉพาะ 3.7V แบตเตอรี่ลิธีਅਮ 4.2V ที่ชาร์จเต็ม (รวมทั้ง 18650, 26650, แบตเตอรี่ลิธีਅਮพอลิเมอร์) สามารถเจาะได้ต่ํากว่า 170W

หมายเหตุ:

• การเริ่มต้นการเจาะอย่างสําเร็จต้องการแบตเตอรี่พลังงาน 15C-20C สาม, หรือแบตเตอรี่พลังงาน 10C-15Cหก (ธรรมดา 18650 ไม่สามารถเริ่มต้นการเจาะ!!).
• โดยตรงตามแผนที่สายไฟ 0V, 4.2V, 8.4V, 12.6V, 16.8V, ไม่ตั้งใจสั้นวงจร
• เมื่อการใช้ภาระของมอเตอร์แปรง, พยายามเชื่อมต่อ capacitor ไม่ขั้ว (ทนความกระชับกําลังเหนือ 25V,ความจุ 10uF-100uF) ไปยังปลายทางบวกและลบของมอเตอร์เพื่อป้องกัน spike กลับจากมอเตอร์พังท่อ MOS
• 4 กลุ่มของแบตเตอรี่ในชุด, กรุณาให้แน่ใจว่าความดันของแต่ละกลุ่มของแบตเตอรี่, หากไม่เหมือนกัน, กรุณาเต็มแบตเตอรี่แต่ละลําดับและจากนั้นใช้ในชุด.แบตเตอรี่ชนิดนี้แบตเตอรี่ต่ํากว่า.

รูปข้างล่างแสดงแผนภูมิการปล่อยโมดูล แบตเตอรี่มี 4 สาย แบตเตอรี่ที่เชื่อมต้องตอบสนองกับกระแสการปล่อย 40Aมันสามารถทําโดยการปานกลางแบตเตอรี่หรือซื้อแบตเตอรี่ที่มีกระแสการชาร์จขนาดใหญ่. ตัวอย่างเช่นแบตเตอรี่ 2000mAH, การปล่อยหลาย 10C, จากนั้นเพียงต้องการ 4 ซีรีส 2 และปัจจุบันสูงสุดสามารถบรรลุปัจจุบันการปล่อย 40A, การปล่อยคงที่ต้องการ 4 สาย 4 และสามารถ,และจําเป็นต้องใส่ใจในการระบายความร้อน, พลังงานแบตเตอรี่การปล่อยจะลดลงอย่างรวดเร็ว.

ภาพด้านล่างแสดงแผนภูมิการชาร์จแบตเตอรี่, แบตเตอรี่ 4 ซีรี่ย์, การชาร์จเต็มที่จริง, กระทบ 16.8V, กระทบการชาร์จ DC17V-18V, กระแสการชาร์จขึ้นอยู่กับแบตเตอรี่ที่เชื่อมต่อ,ความแรงสูงสุดไม่เกิน 20A.
