สถานที่กำเนิด:
กวางตุ้ง, จีน
หมายเลขรุ่น:
2A 3A 5A 10A
คุณสมบัติ:
ตัวควบคุมความเร็วมอเตอร์ DC 1803BK ใหม่เอี่ยมนี้ช่วยให้สามารถควบคุมทิศทางของ DC มอเตอร์ได้โดยใช้แรงดันไฟฟ้า DC แบบพัลส์-ความกว้าง-มอดูเลต (PWM) พร้อม DutyCycle อย่างเต็มที่ ผลิตภัณฑ์ปรับตั้งแต่ 0%-100%พร้อมฟิวส์กู้คืนตัวเอง 2A และไฟ LED เปิดเครื่องช่วยให้จ่ายกระแสไฟต่อเนื่อง 2A ให้กับมอเตอร์ DC หรือโหลด DC อื่นๆ
ข้อมูลจำเพาะ:
แรงดันไฟฟ้าขาเข้า: 1.8V-15VDC
กำลังขับสูงสุด: 30W
กระแสไฟขาออกต่อเนื่องสูงสุด: 2A
รอบหน้าที่ปรับได้: 0%-100%

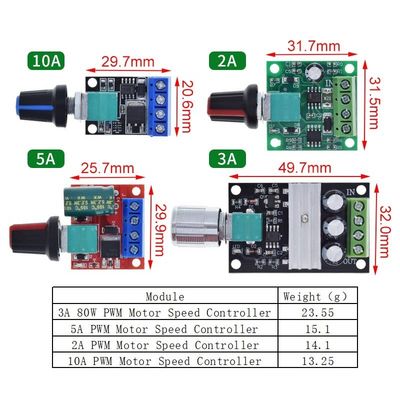

ขนาด: ประมาณ 31.7*31.5*15 มม
น้ำหนักสุทธิ: ประมาณ 14 กรัม
หมายเหตุ: ตัวควบคุมความเร็วมอเตอร์ DC แหล่งจ่ายไฟ DC อย่าเชื่อมต่อโดยตรงกับไฟ AC 220V ในครัวเรือน
โปรดเผื่อความคลาดเคลื่อน 1-3 มม. เนื่องจากการวัดด้วยตนเอง
เนื่องจากจอแสดงผลที่แตกต่างกันและแสงที่แตกต่างกันภาพอาจไม่สะท้อนสีจริงของรายการขอบคุณสำหรับความเข้าใจของคุณ.
ตัวควบคุมความเร็วมอเตอร์กระแสตรงนี้ช่วยให้สามารถควบคุมทิศทางของมอเตอร์กระแสตรงได้โดยใช้แรงดันไฟฟ้ากระแสตรงแบบพัลส์-- ปรับความกว้าง (PWM) พร้อมรอบการทำงานที่ปรับได้เต็มที่ตั้งแต่ 0%-100%
ตัวควบคุมความเร็วมอเตอร์สามารถจ่ายกระแสไฟต่อเนื่อง 3A ให้กับมอเตอร์ DC หรือโหลด DC อื่นๆ ได้อย่างง่ายดาย
พารามิเตอร์ทางเทคนิคหลัก:
-แรงดันไฟฟ้าขาเข้า: 6V-28VDC
- กำลังขับสูงสุด: 80W
กระแสไฟขาออกต่อเนื่องสูงสุด: 3A
- รอบหน้าที่ปรับได้: 5% -100%
คู่มือการใช้งาน:
1. เชื่อมต่อมอเตอร์กระแสตรงของคุณ (หรือโหลดกระแสตรง) เข้ากับขั้วต่อมอเตอร์ตามที่ระบุไว้ในแผนภาพการเดินสายไฟ
2. เชื่อมต่อแรงดันไฟฟ้า 10V-36V DC เข้ากับวงจรเพื่อให้แน่ใจว่ามีขั้วที่ถูกต้องของการเชื่อมต่อโปรดทราบว่าแรงดันไฟฟ้าที่ใช้กับมอเตอร์จะเป็นแรงดันไฟฟ้าที่ใช้กับวงจรขอแนะนำให้เพิ่มฟิวส์ที่ได้รับการจัดอันดับอย่างเหมาะสมในแนวเดียวกับแหล่งจ่ายไฟบวก เพื่อป้องกันวงจรจากการลัดวงจรที่เป็นไปได้
3. ตอนนี้คุณสามารถควบคุมความเร็วของมอเตอร์ผ่านโพเทนชิออมิเตอร์ได้
พารามิเตอร์ผลิตภัณฑ์:
แรงดันไฟฟ้า:DC4.5V-35VOutput current: 0-5A
กำลังขับ: 90W (สูงสุด)
กระแสไฟนิ่ง: 7uA (สแตนด์บาย)
รอบการทำงานของ PWM: 1% -100%
ความถี่พีเอ็มดับเบิลยู: 20 กิโลเฮิร์ตซ์
ขนาด: 30 มม. x 25.7 มม. x 14 มม. (ไม่มีด้ามจับ)
ข้อควรระวัง:
อินพุตตัวควบคุมมอเตอร์ DC สำหรับ DC ไม่สามารถเชื่อมต่อโดยตรงกับ AC (ตัวอย่าง: 220V AC 220V) มิฉะนั้นจะเผาไหม้!
ขั้วบวกและขั้วลบของแหล่งจ่ายไฟ DC จะไม่กลับด้าน มิฉะนั้น Governor อาจได้รับความเสียหาย
มอเตอร์สามารถเป็นได้ทั้งบวกหรือลบเมื่อทิศทางการทำงานและความคาดหวังไม่ตรงกัน คุณสามารถปรับทิศทางของลำดับบรรทัดได้
ปรับปุ่มโพเทนชิออมิเตอร์เพื่อเปลี่ยนรอบการทำงานของเอาท์พุตของผู้ว่าราชการ ความเร็วมอเตอร์จะเปลี่ยนไป
