DC4-30V เครื่องวัดแรงดันไฟฟ้าและกระแสไฟ 10A 50A 100A Power รถ รถจักรยานยนต์

M430 เป็นเครื่องมือวัดแรงดัน กระแส และกำลังสามารถวัดและแสดงแรงดันไฟฟ้า กระแส และกำลังของวงจรที่ทดสอบได้เท่านั้นค่าที่แสดงสามารถปรับได้อย่างละเอียดผ่านความต้านทานที่ปรับได้แรงดันและกระแสจริงของลูปไม่มีผลกระทบ

อย่าใช้ไฟฟ้าแรงสูงเกิน 30V เมื่อใช้งาน มิฉะนั้นจะทำให้ผลิตภัณฑ์เสียหายจากแรงดันไฟฟ้าเกิน

ผลิตภัณฑ์ช่วง 10A มาพร้อมกับตัวต้านทานแบบแบ่ง และจะมีการลัดวงจรที่ปลายทดสอบของการวัดกระแสตรงตราบใดที่มิเตอร์เชื่อมต่อแบบอนุกรมกับโหลดตามแผนภาพการเดินสายไฟ ก็สามารถใช้งานได้ตามปกติ

แรงดันไฟฟ้าที่ใช้งาน:
แรงดันไฟฟ้าในการทำงานของเครื่องมือคือ DC 4 ~ 30V แนะนำให้ใช้ 5 ~ 12V
เส้นสีแดงบางๆ คือขั้วบวกของแหล่งจ่ายไฟทำงาน และเส้นสีดำบางๆ คือขั้วลบของแหล่งจ่ายไฟทำงาน ซึ่งเป็นของพื้นทั่วไปที่มีเส้นสีดำหนา
เมื่อใช้ แรงดันไฟฟ้าจำกัดที่เชื่อมต่อกับสายไฟสีแดงและสีดำบางๆ จะต้องไม่เกิน 30V และแนะนำให้ใช้แหล่งจ่ายไฟ 12V

ช่วงการวัด:
ช่วงการวัดแรงดันไฟฟ้าคือ 0 ~ 100V โหมดการแสดงผลต่ำกว่า 10V คือ 0.00V แรงดันไฟฟ้าเริ่มต้นที่ 0.2V และช่วงข้อผิดพลาดคือ ± 1V
ช่วงการวัดปัจจุบันคือ 0 ~ 10A กระแสเริ่มต้นที่ 0.03A และข้อผิดพลาดคือ ± 0.1A

การปรับจูนการแสดงผลแรงดันไฟฟ้าอย่างละเอียด
เป็นการปรับการแสดงผลอย่างละเอียด ไม่ใช่การปรับหลัก การปรับคือแรงดันไฟฟ้าของจอแสดงผล แต่ไม่สามารถปรับแรงดันไฟฟ้าจริงได้!

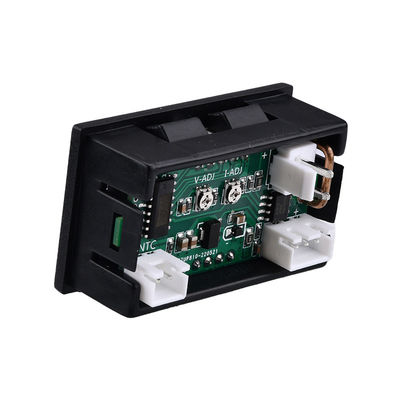

ค้นหาไขควงปากแบนแล้วบิดตัวต้านทานแบบปรับได้แบบกลม V-ADJ เพื่อปรับแรงดันไฟฟ้าอย่างละเอียด

การปรับแต่งการแสดงผลปัจจุบันอย่างละเอียด
เป็นการปรับการแสดงผลอย่างละเอียด ไม่ใช่การปรับหลัก การปรับคือกระแสไฟแสดงผล แต่ไม่สามารถปรับกระแสจริงได้!
ค้นหาไขควงปากแบนแล้วบิดตัวต้านทานแบบปรับได้แบบกลม A-ADJ เพื่อปรับกระแสไฟฟ้าอย่างละเอียด

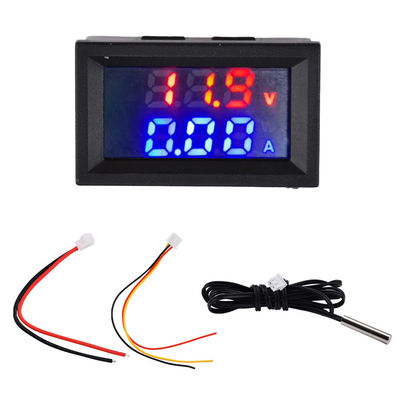

ลวดมาตรฐาน:
XH-2.54-3P สีแดง,สีดำและสีเหลือง (ลวดบางความยาวรวม: 155 มม.)
เส้นสีแดงบางๆ: ขั้วบวกของแหล่งจ่ายไฟที่ใช้งานได้ ไม่สามารถเชื่อมต่อกับแหล่งจ่ายไฟที่สูงกว่า 30V ได้
ลวดสีดำบาง: ขั้วลบของแหล่งจ่ายไฟทำงาน และลวดสีดำหนาบนไซต์ก่อสร้าง ไม่จำเป็นต้องเชื่อมต่อเมื่อแชร์แหล่งจ่ายไฟ
เส้นสีเหลืองบาง: สายทดสอบแรงดันไฟฟ้า เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟวงจรทดสอบ
VH-3.96-2P สายสีแดงและสีดำ (สายหนาความยาวรวม: 165 มม.) สายทดสอบปัจจุบัน
สายสีแดงหนา: ขั้วบวกของการทดสอบปัจจุบันซึ่งเชื่อมต่อกับขั้วลบของโหลด
สายสีดำหนา: การทดสอบปัจจุบันเป็นลบ เชื่อมต่อกับพลังงานเชิงลบ เชื่อมต่อก่อนแล้วจึงตัดการเชื่อมต่อเมื่อตัดการเชื่อมต่อ

กระแสที่ไม่มีโหลดไม่กลับสู่วิธีการประมวลผลเป็นศูนย์:

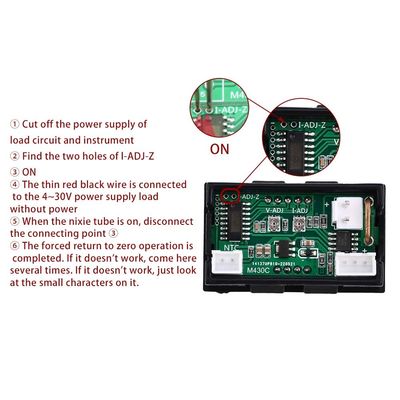

สำหรับการทำให้เป็นศูนย์แบบโหลดเป็นศูนย์ คุณต้องเตรียมแหนบปลายแหลมอย่าจ่ายไฟให้กับวงจรโหลดปิดไฟสีแดงและสีดำละเอียดสอดแหนบเข้าไปในรูกลมสองรูข้าง I-ADJ-Z เปิดสวิตช์สีแดงและสีดำละเอียด รอประมาณ 5 วินาที แล้วถอดแหนบออกดังนั้นจึงถูกบังคับให้เป็นศูนย์ ถ้าไม่ ให้ทำซ้ำการดำเนินการหลายครั้ง
