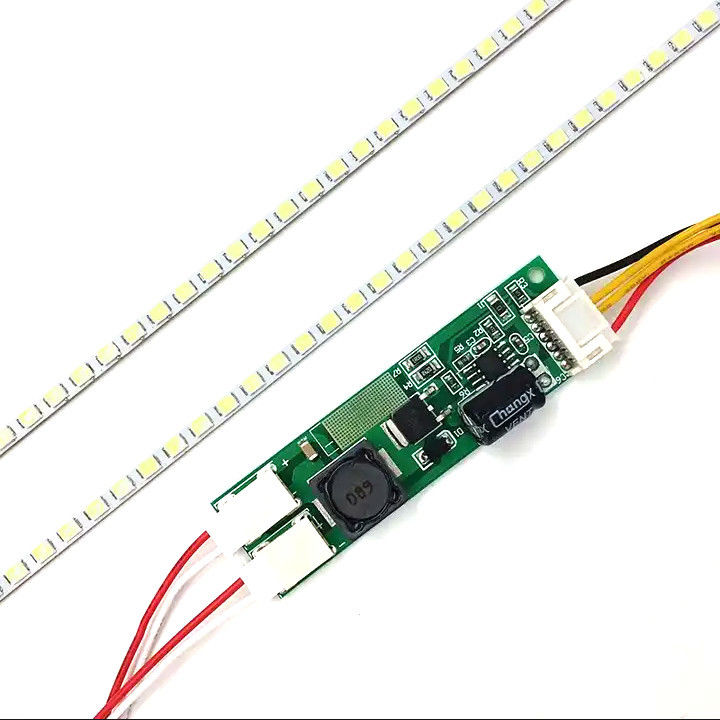

DC 10-30v LED Backlight Strip 15-27 นิ้ว ปรับความสว่างได้

ตัวแปลง:6.8x2ซม
อินพุต: DC 10-30v
ขนาดแถบ LED:320x3 มม

การติดตั้ง:
หากจอภาพของคุณใช้อินเวอร์เตอร์ ชุดนี้จะเปลี่ยนอินเวอร์เตอร์เพื่อเสียบเข้ากับบอร์ดไดรเวอร์
หากจอภาพของคุณเป็นบอร์ดจ่ายไฟรวมแรงดันสูง จากนั้น: บอร์ดมีพลังงาน ค้นหา 12V (ความจุ) จากนั้นถอดปลั๊กแหล่งจ่ายไฟ ใช้มัลติมิเตอร์เพื่อค้นหาและ 12V (ความจุ) ปลดการเชื่อมต่อเดิมที่เชื่อมต่อขั้วลบ บอร์ดได้รับสามบรรทัด: 12V, ON, GND, 12v ของอินเวอร์เตอร์เชื่อมต่อกับอิเล็กโทรดบวก 12v ของบอร์ดจ่ายไฟแบบรวมแรงดันไฟฟ้าสูง, GND เชื่อมต่อกับอิเล็กโทรดลบ, ON เชื่อมต่อกับเปิด / ปิดกล่าวง่ายๆ ก็คือ แหล่งจ่ายไฟฟ้าแรงสูงเดิมถูกตัดการเชื่อมต่อ แทนอินเวอร์เตอร์ ในด้านหน้าแรงดันสูงเดิมเพื่อใช้พลังงาน

VIN : แรงดันไฟฟ้า
ENA: เปิด/ปิด
DIM: ADJ ปรับความสว่าง
GND: การเชื่อมต่อกราวด์

หวังว่านี่จะช่วยคุณได้ นี่คือชุด DIY เราไม่สามารถเปลี่ยนคุณให้ทำทุกอย่างได้หวังว่าคุณจะเข้าใจมัน
หากคุณไม่มีทักษะในการซ่อม คุณไม่ควรเลือกชุดอุปกรณ์นี้

สำหรับจอภาพ:
แถบ LED 15 นิ้ว: ความยาว: 320 มม
แถบ LED 17 นิ้ว: ความยาว: 350 มม
แถบ LED 19 นิ้ว: ความยาว: 390 มม
แถบ LED แผงกว้าง 19 นิ้ว: ความยาว: 420 มม
แถบ LED 22 นิ้ว: ความยาว: 490 มม
แถบ LED 23.6 นิ้ว: ความยาว: 530 มม
แถบ LED 24 นิ้ว: ความยาว: 540 มม
แถบ LED 26 นิ้ว: ความยาว: 600 มม
แถบ LED 27 นิ้ว: ความยาว: 620 มม

คุณต้องการขนาดไหน?
