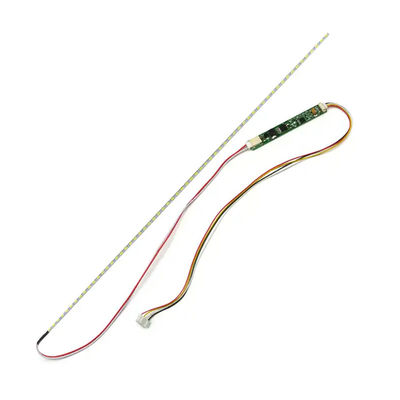

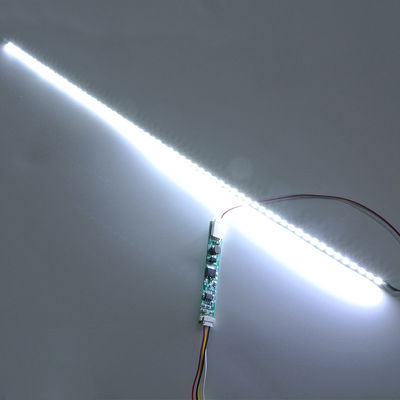

รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แถบไฟแล็ปท็อปขนาด 10.4 ถึง 15 นิ้ว | ประเภท LED: | 4014LED |
|---|---|---|---|
| สีอ่อน: | สีขาว | คำสำคัญ: | สามารถตัดแถบได้ |
| การทำงาน: | รองรับการหรี่แสง | ||
| เน้น: | 9.6V LED Backlight Strip,LED Backlight Strip 19 นิ้ว,แล็ปท็อป LED Strip 10.4 นิ้ว |
||

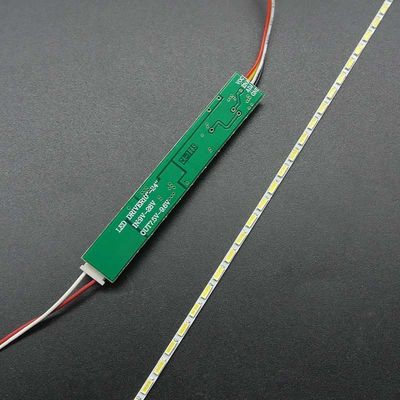

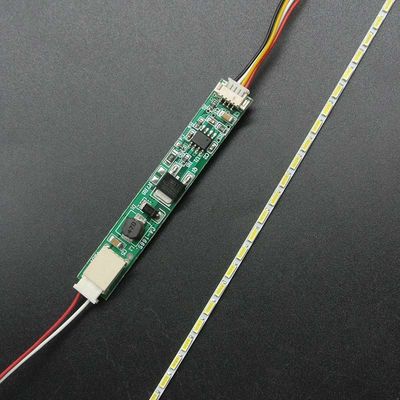

ตัวแปลง: 68*10 มม
อินพุต: 9-28v เอาต์พุต: 7.5-9.6v
ขนาดแถบ LED:310x2 มม
บรรจุุภัณฑ์:
1x แถบ LED แล็ปท็อป
ตัวแปลง 1x
1x สายเชื่อมต่อ
สำหรับหน้าจอแล็ปท็อป:
ไฟแบ็คไลท์ LED 10 นิ้ว ความยาว: 220 มม
ไฟแบ็คไลท์ LED 12 นิ้ว ความยาว: 255 มม
12 นิ้ว LED Backlight,ความยาว: 268 มม
13 นิ้ว LED Backlight,ความยาว: 270 มม
แสงไฟ LED 14 นิ้ว ความยาว: 290 มม
ไฟแบ็คไลท์ LED 14 นิ้ว ความยาว: 310 มม
ไฟแบ็คไลท์ LED 15 นิ้ว ความยาว: 310 มม
15.4 นิ้วไฟแบ็คไลท์ LED ความยาว: 336 มม
การติดตั้ง:
หากจอภาพของคุณใช้อินเวอร์เตอร์ ชุดนี้จะเปลี่ยนอินเวอร์เตอร์เพื่อเสียบเข้ากับบอร์ดไดรเวอร์
หากจอภาพของคุณเป็นบอร์ดจ่ายไฟแรงดันสูงในตัว ดังนั้น: บอร์ดได้รับพลังงานแล้ว ค้นหา 12V (ความจุ)
จากนั้นถอดปลั๊กไฟออก ใช้มัลติมิเตอร์เพื่อค้นหาและ 12V (ความจุ) ตัดการเชื่อมต่อเดิม
ขั้วลบบอร์ดได้รับสามบรรทัด: 12V, ON, GND, 12v ของอินเวอร์เตอร์เชื่อมต่อกับขั้วบวก 12v
อิเล็กโทรดของบอร์ดจ่ายไฟแบบรวมแรงดันไฟฟ้าสูง GND เชื่อมต่อกับอิเล็กโทรดลบ เชื่อมต่อ ON
ด้วยการเปิด / ปิดกล่าวง่ายๆ ก็คือ tแหล่งจ่ายไฟแรงสูงเดิมถูกตัดการเชื่อมต่อ แทนที่จะเป็นอินเวอร์เตอร์
ในส่วนหน้ารับแรงดันสูงแบบเดิมเพื่อรับกำลัง
VIN : แรงดันไฟฟ้า
ENA: เปิด/ปิด
DIM: ADJ ปรับความสว่าง
GND: การเชื่อมต่อกราวด์
หวังว่านี่จะช่วยคุณได้ นี่คือชุด DIY เราไม่สามารถเปลี่ยนคุณให้ทำทุกอย่างได้หวังว่าคุณจะเข้าใจมัน
หากคุณไม่มีทักษะในการซ่อม คุณไม่ควรเลือกชุดอุปกรณ์นี้
