รายละเอียดสินค้า:
|
| รุ่นสินค้า: | ca-233 | แรงดันไฟฟ้าขาเข้า: | vcc:40-165v วิน:12-24v |
|---|---|---|---|

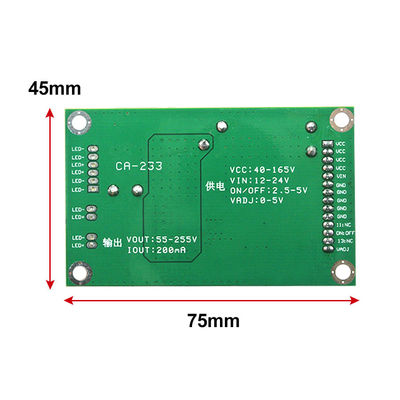

| แรงดันขาออก: | 55-265v.อัตโนมัติ | ขนาดสินค้า: | 75*45มม |
| ได้รับการสนับสนุน: | สากล 32-60 นิ้ว led | ท่าเรือ: | ท่าเรือเซินเจิ้น, ท่าเรือกว่างโจว |
| เน้น: | CA-233 บอร์ดไดร์เวอร์แบ็คไลท์ LED,บอร์ดไดร์เวอร์แบ็คไลท์ LED 255V |
||

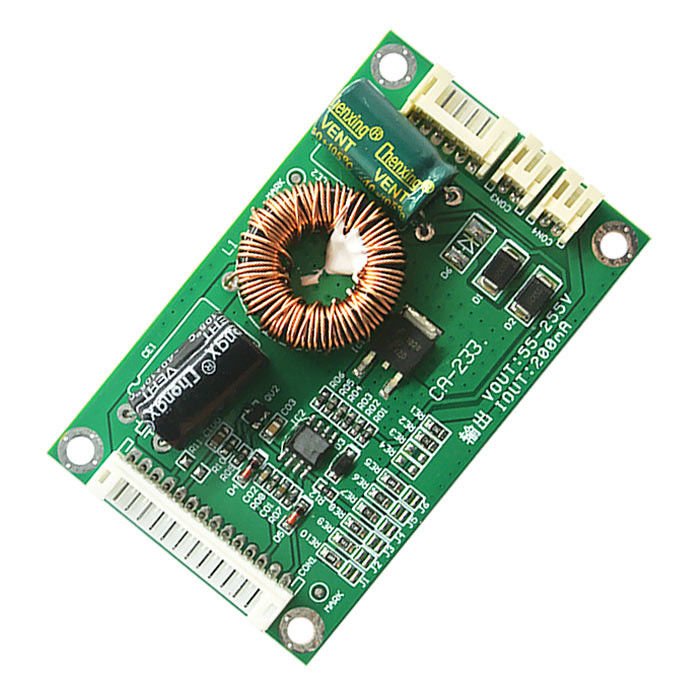

CA-233 สำหรับทีซีแอลคอนก้า.สกายเวิร์ธ.ฉางหง.ไฮเซนส์Haier และวงจรขับแบ็คไลท์โทรทัศน์ยี่ห้ออื่น ๆ
การซ่อมแซมหรือการประกอบทีวีแรงดันไฟฟ้าขาเข้า 40-165V, เอาต์พุต 55-255V.
หากคุณไม่ทราบแรงดันไฟฟ้าที่ต้องการของแถบแบ็คไลท์ โปรดติดตั้งจากกระแสขั้นต่ำ (ค่าเริ่มต้น 200MA) เพื่อลอง
ความสว่างของแบ็คไลท์ไม่เพียงพอแล้วค่อย ๆ เพิ่มขึ้น อย่าใช้กระแสไฟสูงสุดในการส่องแบ็คไลท์ ง่ายต่อการเผาไหม้
ไฟหรือบอร์ดขับเคลื่อน
คำแนะนำในการปรับกระแส CA-233:
เจ1 = 20MA
เจ2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

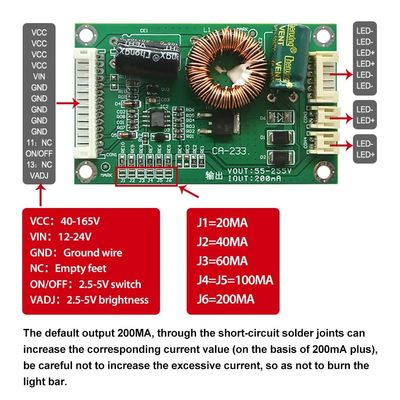

คำแนะนำในการเชื่อมต่อ:
1. ในการแก้ไขบอร์ดพลังงานแบบรวมสำหรับแสงพื้นหลังของแรงดันไฟฟ้าบวกของตัวเก็บประจุตัวกรองไปยัง VCC ช่วงแรงดันไฟฟ้าระหว่าง 45v-165v
2. จากนั้นแรงดันไฟฟ้า 12-24V ถึง VIN ไม่สามารถเชื่อมต่อกับแรงดันไฟฟ้าสูงเกิน 45V
3. เชื่อมต่อกราวด์ไฟฟ้าเข้ากับ GND
4. NC ว่างเปล่า ไม่ได้เชื่อมต่อ
5. ในบอร์ดจ่ายไฟเดิมเพื่อค้นหาสัญญาณสวิตช์ที่ได้รับ เปิด / ปิด ช่วงอ้างอิง 2.5V-5V
6. สัญญาณลดแสงของเครื่องเดิมที่เชื่อมต่อกับเท้า VADJ, 5V คือมืดที่สุด, 0V คือสว่างที่สุด
เอาต์พุตเริ่มต้น 200MA ผ่านข้อต่อบัดกรีลัดวงจรสามารถเพิ่มค่าปัจจุบันที่สอดคล้องกัน (บนพื้นฐานของ 200mA บวก) ระวังอย่าเพิ่มกระแสมากเกินไป เพื่อไม่ให้เผาแถบแสง
เกี่ยวกับแรงดันไฟฟ้าอินพุต: แผ่นกระแสคงที่ต้องการอินพุตแรงดันไฟฟ้า 2 ทิศทาง, VCC จากนั้นแรงดันไฟฟ้า 40-165V, VIN จากนั้นแรงดันไฟฟ้า 12-24V แรงดันไฟฟ้าเดียวเท่านั้นที่จะไม่เพิ่ม
เคล็ดลับ:ให้ความสนใจกับฉนวนของบอร์ดไดรฟ์ ไม่ควรใส่ไฟหลังไฟบนเตารีดและสิ่งที่คล้ายกันทันที
วัสดุที่เป็นสื่อกระแสไฟฟ้าหลังจากจ่ายไฟแล้ว ให้ใส่ใจกับการคายประจุของกระแสไฟฟ้า 400V (เพื่อหลีกเลี่ยงไฟฟ้าช็อตหรือความเสียหาย)
ร่างกายฤดูหนาวคงที่แข็งแกร่ง อย่าสัมผัสบอร์ดเซมิคอนดักเตอร์บนแผงวงจรโดยตรง (คุณสามารถล้างมือแล้วสัมผัสได้)
