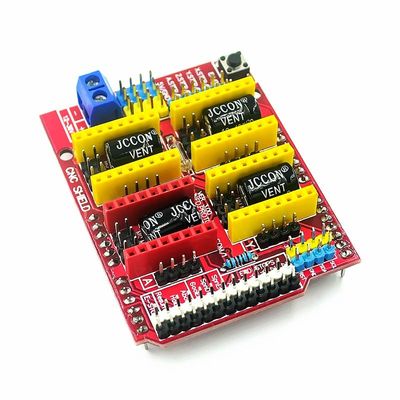

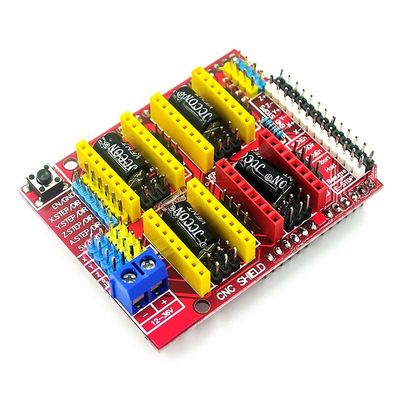

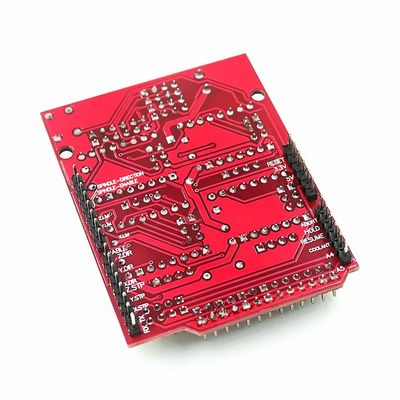

A4988 บอร์ดขับเครื่องพิมพ์ 3 มิติ CNC Shield V3 เครื่องฉลาก บอร์ดขยายเครื่อง

เมื่อใช้เครื่องฉลากหรือเครื่องพิมพ์ 3 มิติ, มีความต้องการพื้นฐานของปินควบคุมมอเตอร์ stepper, เช่นรูปที่แสดงอยู่ข้างบน. สําหรับแผ่นขยาย UNO, ปินเหล่านี้สอดคล้องกับ::EN (เปิดการขับเคลื่อนมอเตอร์สเตปเปอร์, เติมต่ํา) Z.DIR (ควบคุมทิศทางแกน Z), Y.DIR (ควบคุมทิศทางแกน Y), X.DIR (ควบคุมทิศทางแกน X), Z.STEP (ควบคุมทิศทางแกน Z), YSTEP (การควบคุม stepper แกน Y) และ X.STEP (การควบคุมขั้นขั้นแกน X)

นี่คือโปรแกรมการควบคุมมอเตอร์สเตปเปอร์ที่ง่าย:

# define EN 8 // เปิดเครื่องยนต์ stepper active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: ปฏิบัติการขั้นตอน: เพื่อควบคุมทิศทางของมอเตอร์ขั้นตอน จํานวนของขั้นตอน // ปารามิเตอร์: dir การควบคุมทิศทาง dirPin DIR pin ตรงกับมอเตอร์ขั้นตอนstepperPin step pin ตรงกับมอเตอร์ stepper, ขั้นตอนหลายขั้นตอน // ไม่มีค่าคืน * / ขั้นตอนไร้ค่า (boolean dir, byte dirPin, byte stepperPin, int ขั้นตอน) { digitalWrite (dirPin, dir); delay (50); for (int i = 0;i digitalWrite (stepperPin) การเขียนแบบดิจิตอล, HIGH); delayMicroseconds (800); digitalWrite (stepperPin, LOW); delayMicroseconds (800); } } void setup () {// เครื่องยนต์ขั้นที่ใช้ใน pin IO ได้ตั้งให้ออก pinMode (X_DIR, OUTPUT);pinMode (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () { step (false, X_DIR, X_STP),200); // X axis motor reversal lap, 200 ขั้นตอนสําหรับขั้นตอนวงกลม (เท็จ, Y_DIR, Y_STP, 200); // y-axis motor reversal lap, 200 ขั้นตอนสําหรับขั้นตอนวงกลม (เท็จ, Z_DIR, Z_STP, 200);// z-axis มอเตอร์ย้อนรอบ, 200 ขั้นตอนสําหรับความช้าระยะวง (1000); ขั้นตอน (จริง, X_DIR, X_STP, 200); // เครื่องยนต์แกน X ถูกโอนรอบ, 200 ขั้นตอนสําหรับขั้นตอนวง (จริง, Y_DIR, Y_STP, 200); // เครื่องยนต์แกน y ถูกโอนรอบ,200 ขั้นตอนสู่ขั้นตอนวงกลม (จริง), Z_DIR, Z_STP, 200); // เครื่องยนต์แกน z ถูกย้ายรอบ, 200 ขั้นตอนในการช้ารอบ (1000); }

ในโปรแกรมนี้, หนึ่งสามารถควบคุมทิศทาง, รวมทั้งจํานวนของขั้นตอนสําหรับมอเตอร์ stepper แต่ละ. เพื่อเปิดการควบคุมเหล่านี้, การตั้งค่าจะตั้งปินที่ใช้สําหรับมอเตอร์ stepper ในโหมดการออก,และเปิด enableในลุป, คําสั่งของ step สามารถควบคุมทิศทางของ stepper มอเตอร์, จํานวนของขั้นตอน, และมันใช้สําหรับการย้อนรอบและโอนรอบ.

การใช้งาน:

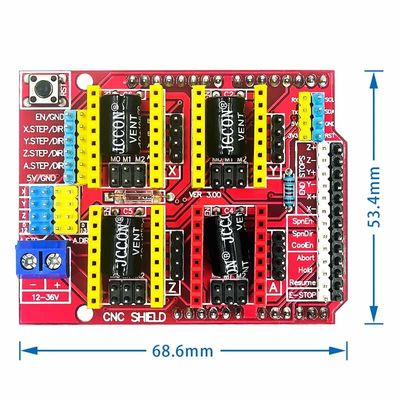

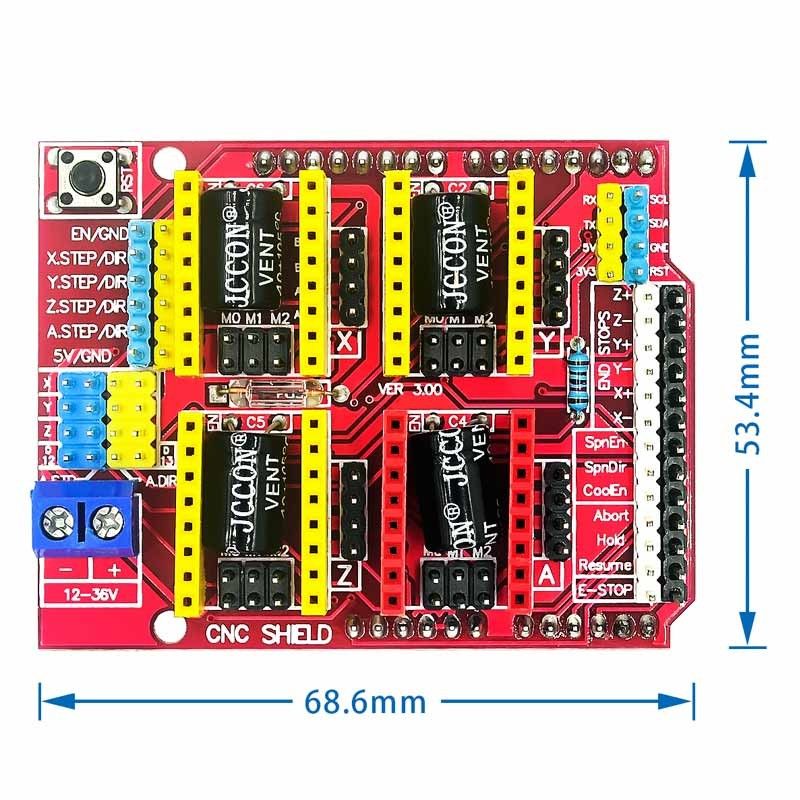

บอร์ดขับ A4988 ของ Creatall ได้ถูกออกแบบโดยเฉพาะสําหรับเครื่องแกรฟเวอร์ V3 และเครื่องพิมพ์ 3 มิติ CNC. บอร์ดนี้มีขนาด 68.6 มม * 53.ขนาด 4 มิลลิเมตรและเหมาะสมกับส่วนใหญ่ของเครื่องพิมพ์ 3 มิติมันสามารถใช้ในการควบคุมมอเตอร์ stepper ในทางที่น่าเชื่อถือและมีประสิทธิภาพA4988 Driver Board มีการใช้งานที่หลากหลาย และเหมาะสําหรับการทําต้นแบบและการพัฒนาหุ่นยนต์และการพิมพ์ 3 มิติ. ด้วยคุณภาพสูงและราคาต่ํา, มันเป็นทางเลือกที่ดีสําหรับโครงการใด ๆ. ครีตอล A4988 Driver Board Series เป็นทางเลือกที่เหมาะสมสําหรับโครงการป้องกัน 3D Printer CNC.

ปริมาตร:
