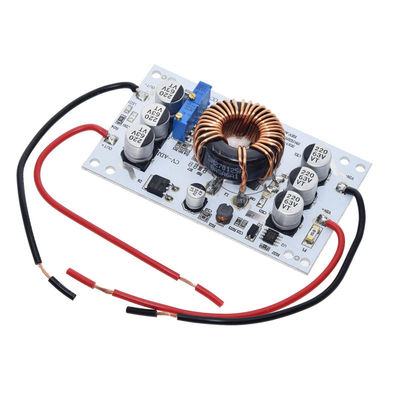

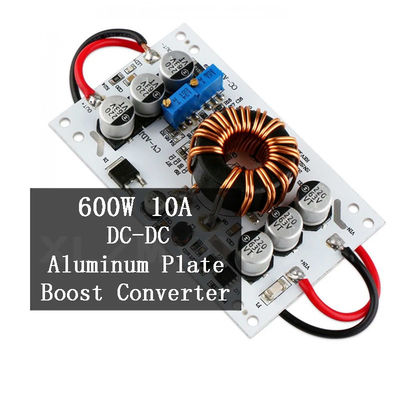

600W DC-DC Boost Converter Board ปรับ 10A ขั้นตอนสูงกระแสคงที่สําหรับ Ard

คําอธิบายสินค้า:

[ชื่อโมดูล] โมดูลกระตุ้นและกระแสไฟฟ้าคงที่ 600W
[คุณสมบัติของโมดูล]: โมดูลกระตุ้นที่ไม่แยกตัว (BOOST)
[ความแรงดันเข้า]: DC10V-60V
[กระแสเข้า]: 10 (MAX)
[กระแสทํางานสถิติ]: 10mA (12V ลิตร 20V, กระแสไฟฟ้าออก, กาโอจิงมากและกระแสไฟฟ้าเกินไปจะเพิ่มขึ้น)
[ความดันออก]: 12-60V ปรับต่อเนื่อง (การส่งค่าออกแบบตั้งค่า 19V หากต้องการความดันอื่น กรุณาอธิบายกับตู้)
[กระแสออก]: 10A MAX กว่า 6A กรุณาเสริมการ dissipation ความร้อน (ที่เกี่ยวข้องกับความแตกต่างความดันเข้าและออก, มากกว่าความแตกต่างความดัน,ขนาดของกระแสไฟออกที่น้อยลง).
[ช่วงความแรงคงที่]: 0.2-10A
[output]: = ความดันไฟเข้า *10A เช่น: input 12V*10A=120W, input 24V*10A=240W
กรอก 36V*10A=1360W กรอก 60V*10A=600W
อุณหภูมิการทํางาน: -40 ~ + 85 องศา (กรุณาเสริมการระบายความร้อนเมื่ออุณหภูมิบริเวณสูงเกินไป)
[ความถี่ในการทํางาน]: 150KHz
ประสิทธิภาพการแปลง: 92%-96% (ประสิทธิภาพและปริมาณการเข้า, ความดันการออก, กระแส, ความแตกต่างความดัน)
[การป้องกันการเข้ากลับ]: ไม่ (ให้ความสนใจลบและลบ)
[วิธีการติดตั้ง]: หลุมสกรู 43 มิลลิเมตร
[รูปแบบการเชื่อม]: การออกเชื่อม

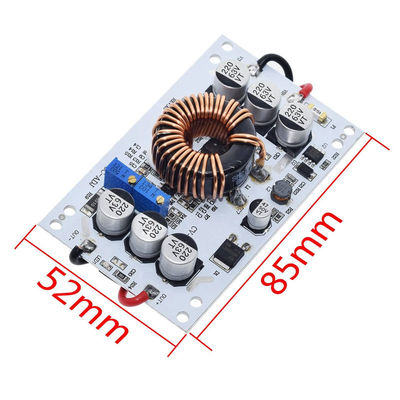

[ขนาดโมดูล]: ยาว 85 มม กว้าง 52 มม สูง 21 มม
[น้ําหนักโมดูลเดียว]: 80 กรัม

1. การควบคุมความกระชับกําลังออก

1, ปรับ CV-ADJ potentiometer, ตามแบตเตอรี่หรือ LED ของคุณ, เพื่อตั้งแรงดันการออกที่แรงดันที่คุณต้องการ.
1การกําหนดกระแสออก:
2, การปรับทิศทางนาฬิกาของ CC-ADJ potentiometer ประมาณ 20 วงกลม, กระแสออกตั้งให้ขั้นต่ํา, แล้ว LED, CC-ADJ potentiometer ให้กระแสที่ต้องการของคุณ. สําหรับการชาร์จแบตเตอรี่,แบตเตอรี่อุดเต็ม, การออกที่ได้รับอีกครั้ง, ปรับ CC-ADJ ไปยังกระแสที่คุณต้องการ, (สําหรับการชาร์จสําหรับการใช้งานของแบตเตอรี่ตายการโอนอนุญาตเพราะแบตเตอรี่ที่เหลือกําลังเพิ่มขึ้น,กระแสการชาร์จน้อย)
กรุณาอย่าปรับกระแสไฟฟ้าด้วยการตัดสายสั้น โครงสร้างวงจรของโมดูลกระตุ้นไม่สามารถปรับด้วยการตัดสายสั้น

ประกอบด้วย:

1 x 600w โมดูลกระตุ้นปัจจุบันคงที่
