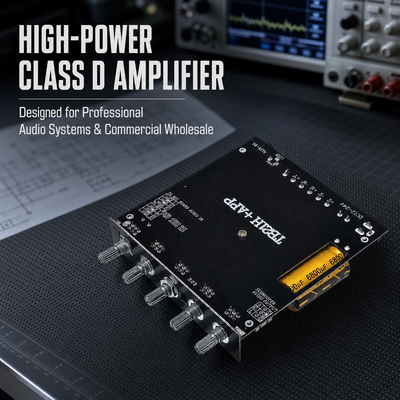

บอร์ดขยายเสียงบลูทูธ TPA3116 2.1 แชนเนล 50W+50W+100W CA-TB21H พร้อมการควบคุมด้วยแอป

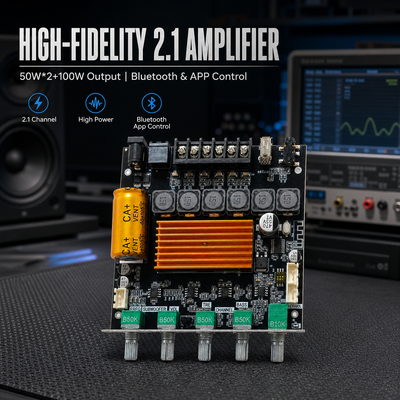

CA-TB21H เป็นแอมพลิฟายเออร์คลาส D แบบ 2.1 แชนเนลที่สร้างขึ้นบนชิป TPA3116 ให้กำลังขับ 50W + 50W สำหรับช่องสัญญาณซ้ายและขวา บวกกับ 100W สำหรับช่องสัญญาณซับวูฟเฟอร์จากแหล่งจ่ายไฟ DC 12–24V แหล่งสัญญาณเสียงครอบคลุมด้วย Bluetooth 5.1, อินพุต AUX line, การเล่น USB / TF card และรีโมท IR ที่ให้มา ในขณะที่ BT-APP ให้การควบคุม EQ และเอฟเฟกต์แสงจากโทรศัพท์ ฮีทซิงค์สีทอง, ปุ่มควบคุมด้านหน้าห้าปุ่ม และพอร์ตขยายสำหรับบอร์ดพรีแอมป์ไมโครโฟน ทำให้บอร์ดนี้พร้อมสำหรับระบบลำโพง OEM, ชุดเครื่องเสียงบ้าน และสายการประกอบอุปกรณ์เครื่องเสียง

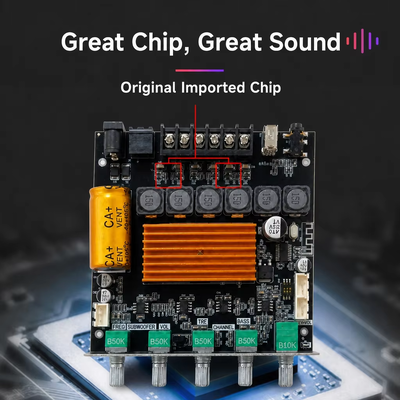

• เอาต์พุต 2.1 แชนเนล: ซ้ายและขวา 50W แต่ละช่อง บวกกับซับวูฟเฟอร์ 100W, ชิป TPA3116, การตอบสนองความถี่ 20Hz–20KHz
• สี่วิธีในการป้อนข้อมูล: Bluetooth 5.1 (BT-APP, พื้นที่เปิด 10 เมตร), AUX, USB / TF card และรีโมทคอนโทรล IR พร้อมแบตเตอรี่แบบปุ่ม
• ปุ่มหมุนด้านหน้าห้าปุ่ม: เสียงหลัก / เปิด-ปิด, เสียงแหลม, เสียงทุ้ม, ความถี่ซับวูฟเฟอร์ (20–200Hz) และระดับเสียงซับวูฟเฟอร์, บวกกับระดับเสียง L/R แยกต่างหาก
• การควบคุมผ่านแอป: BT-APP รองรับการปรับ EQ, สื่อท้องถิ่น, ไดรฟ์ USB, การ์ด SD, เอฟเฟกต์แสง และฟังก์ชันค้นหาอุปกรณ์
• พร้อมสำหรับการขยาย: พอร์ตอินพุตและเอาต์พุตสำหรับพรีแอมป์ไมโครโฟนพร้อมเอฟเฟกต์เสียงสะท้อน, เอาต์พุตระดับไลน์ซับวูฟเฟอร์สำหรับบอร์ดแอมป์กำลังขับบริสุทธิ์ภายนอก
• บริดจ์เป็นโมโน: ตั้งค่าสวิตช์ DIP 1 เป็น ON (PBTL) เพื่อรวมสองช่องสัญญาณเป็นโมโนสำหรับลำโพงกำลังขับสูงหนึ่งตัว
• การป้องกันห้าชั้น: การกลับขั้ว, แรงดันไฟฟ้าต่ำ, ความร้อนสูงเกิน, กระแสเกิน และการลัดวงจร

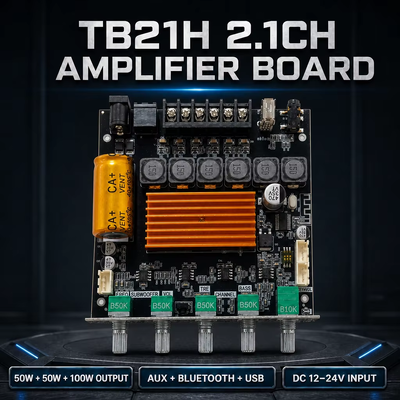

ขั้วต่อลำโพงซับวูฟเฟอร์และช่องสัญญาณซ้าย/ขวา, เสาอากาศบลูทูธที่ยืดหยุ่น, พอร์ต USB, อินพุตเสียง AUX และอินพุตไฟ DC 12–24V (ปลั๊ก DC 5.5 x 2.1 มม.) จัดเรียงอยู่ที่ขอบด้านหนึ่ง ดังนั้นบอร์ดจึงสามารถประกอบเข้ากับเคสได้โดยไม่ต้องใช้สายรัดเพิ่มเติม ไฟ LED แสดงสถานะพลังงานและปุ่มหมุนห้าปุ่มอยู่ที่แผงด้านหน้า

กำลังขับจะเพิ่มขึ้นตามแรงดันไฟฟ้าและลดลงตามอิมพีแดนซ์ของลำโพง ตัวเลขอ้างอิงด้านล่างวัดด้วยโหลด 4 โอห์ม และ 8 โอห์ม ที่ 19V และ 24V ซึ่งช่วยให้คุณจับคู่อะแดปเตอร์กับชุดลำโพงจริงได้

สำหรับระบบ 2.1 ที่สมดุล เราขอแนะนำอะแดปเตอร์ DC 24V 5A หรือ 8A, ลำโพงซ้ายและขวา 4 โอห์ม 30–50W และซับวูฟเฟอร์ 4 โอห์ม 60–100W อะแดปเตอร์ที่มีกระแสไฟสูงขึ้นจะช่วยให้ช่องสัญญาณซับวูฟเฟอร์ 100W ทำงานได้อย่างเสถียรที่ระดับเสียงสูง และกำลังไฟของอะแดปเตอร์ควรสูงกว่ากำลังไฟที่ใช้งานจริงของบอร์ดเสมอ

ก่อนติดตั้งปุ่มหมุน ให้หมุนโพเทนชิโอมิเตอร์ตามทิศทางของลูกศรไปทางซ้ายจนสุดจนถึงค่าต่ำสุดและไม่สามารถหมุนต่อไปได้ จากนั้นเส้นแนวนอนบนปุ่มหมุนควรหันไปในทิศทางที่แสดงในแผนภาพ เพื่อให้มาตราส่วนระดับเสียงตรงกับตำแหน่งจริง

สำหรับการบริดจ์เป็นโมโน ให้ปิดเครื่องก่อนและตั้งค่าสวิตช์ DIP 1 เป็น ON (ฟังก์ชัน PBTL) เชื่อมต่อลำโพงเพียงตัวเดียวในแต่ละด้าน เมื่อเชื่อมต่อลำโพงสองตัว แต่ละตัวต้องมีอิมพีแดนซ์ 4 โอห์มขึ้นไป และอิมพีแดนซ์แบบขนานต้องไม่ต่ำกว่า 2 โอห์ม พอร์ตส่วนขยาย 1 คืออินพุตพรีแอมป์ไมโครโฟนพร้อมเอฟเฟกต์เสียงสะท้อน และพอร์ตส่วนขยาย 2 คือเอาต์พุตเอฟเฟกต์เสียงสะท้อน และเอาต์พุตระดับไลน์ซับวูฟเฟอร์สามารถป้อนไปยังบอร์ดแอมป์กำลังขับบริสุทธิ์ภายนอกได้

ติดตั้งแอป BT-APP, ปิดบลูทูธของโทรศัพท์, เปิดโมดูลและเชื่อมต่ออุปกรณ์ชื่อ BT-APP (รายการ BT-APP-BLE ไม่ได้ใช้โดยแอป) แอปมีฟังก์ชันปรับ EQ, เล่นสื่อท้องถิ่น, เรียกดูไดรฟ์ USB และการ์ด SD, เอฟเฟกต์แสง และค้นหาอุปกรณ์ เส้นโค้ง EQ จะทำงานเมื่อเชื่อมต่อแอปแล้ว; สามารถปรับเสียงทุ้มและเสียงแหลมได้

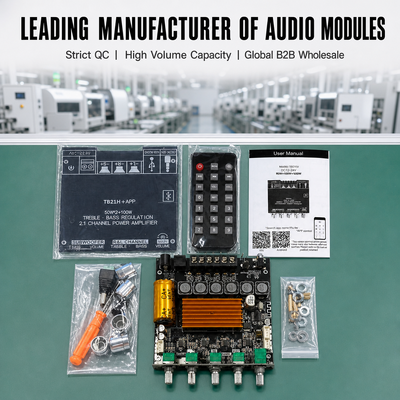

แพ็คเกจประกอบด้วยรีโมท IR พร้อมแบตเตอรี่แบบปุ่มและแผ่นฉนวน: เปิด-ปิด, โหมด, ปิดเสียง, เล่น / หยุดชั่วคราว, ก่อนหน้า / ถัดไป, EQ, เพิ่ม / ลดระดับเสียง, เล่นซ้ำเพลงเดียว / ทั้งหมด, สวิตช์ USB / TF card และการเลือกแทร็ก 0–9 ระยะการทำงานประมาณ 7 เมตรในแนวสายตา และจะแคบลงที่มุม 15 องศา

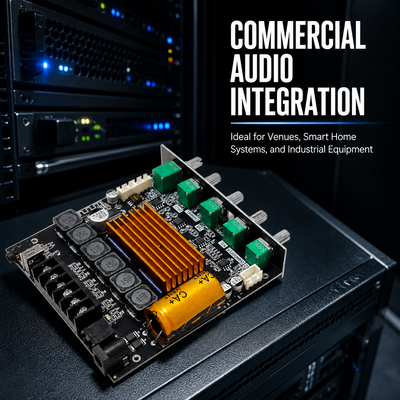

เหมาะสำหรับผู้ผลิตอุปกรณ์เครื่องเสียง, โรงงานประกอบระบบลำโพง, ผู้จัดจำหน่ายอุปกรณ์เครื่องเสียงอิเล็กทรอนิกส์, ผู้พัฒนาผลิตภัณฑ์ OEM และ ODM, แบรนด์ลำโพงฉลากส่วนตัว, โครงการบรรจุภัณฑ์แบบกำหนดเอง และทีมจัดซื้อจำนวนมากทั่วไป กรณีการใช้งานทั่วไป ได้แก่ ระบบเครื่องเสียงบ้าน 2.1, ชุดลำโพงวางหิ้งและซับวูฟเฟอร์, เพลงพื้นหลังร้านค้า, ชุดแอมป์ DIY และตู้ลำโพงคาราโอเกะ

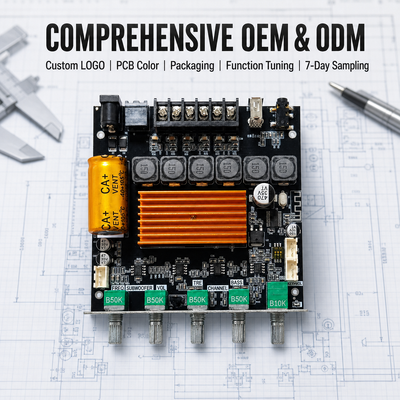

การสนับสนุน OEM และ ODM ที่ครอบคลุม ได้แก่ โลโก้ที่กำหนดเอง, สี PCB, บรรจุภัณฑ์, การปรับแต่งฟังก์ชัน และการทำตัวอย่าง 7 วัน ดังนั้นบอร์ดเดียวกันสามารถส่งมอบในแบรนด์และการกำหนดค่าของคุณเองสำหรับตลาดที่แตกต่างกัน

บอร์ดแต่ละแผ่นบรรจุในกล่องเดี่ยวขนาด 11 x 11 x 5 ซม. น้ำหนักรวม 0.3 กก. ป้องกันด้วยโฟมกันกระแทก และจัดส่งในกล่องเกรดส่งออก มีคู่มือผู้ใช้ที่พิมพ์ให้ในกล่อง; มีบริการ OEM สำหรับแบรนด์, บรรจุภัณฑ์แบบกำหนดเอง และการโหลดตู้คอนเทนเนอร์แบบผสม
