รายละเอียดสินค้า:
|
| ชิปเครื่องขยายเสียง: | TPA3255 ดั้งเดิมคู่ | ช่อง: | 2.0 สเตอริโอ |
|---|---|---|---|
| กำลังขับสูงสุด: | 600W+600W @48V 2 โอห์ม, 300W+300W @48V 4 โอห์ม | แรงดันไฟฟ้า: | DC 18-50V, 10A หรือสูงกว่า (แนะนำ 36-48V) |
| ความต้านทานของลำโพง: | 4-8 โอห์ม | อัตราส่วนสัญญาณต่อเสียงรบกวน: | 90dB |
| ทีเอชดี+เอ็น: | น้อยกว่า 0.05% | กำไรสูงสุด: | 38ดีบี |
| วิธีการป้อนข้อมูล: | แจ็คสเตอริโอ XH2.54-3P + 3.5 มม | ระบายความร้อน: | พัดลมความเร็วสูงแบบแอคทีฟพร้อมแผงระบายความร้อนแบบหนา |
| การป้องกัน: | อินพุตแรงดันไฟตก, ความร้อนเกิน, กระแสเกิน, ไฟฟ้าลัดวงจร | การสนับสนุนการเชื่อมโยง: | ไม่มีการรองรับโมโนแบบผูกบริดจ์ |
| ขนาดกระดาน: | 134x100x37 มม. (135x118x40 มม. พร้อมพัดลมและแผงระบายความร้อน) | น้ำหนักสุทธิ: | 365g รวมประมาณ 425g |
| เน้น: | 600W+600W stereo amplifier board,dual TPA3255 class D module,2.0 channel post-stage amplifier |
||

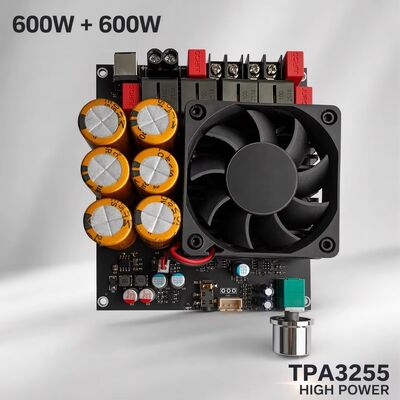

6002 เป็นบอร์ดขยายเสียงแบบ Post-Stage สเตอริโอแท้ สร้างขึ้นบน ชิป TPA3255 ดั้งเดิมสองตัว ให้กำลังขับสูงสุด 600W + 600W ที่โหลด 2 โอห์ม ที่ 48V และ 300W + 300W ที่โหลด 4 โอห์ม ด้วยอัตราส่วนสัญญาณต่อเสียงรบกวน 90dB, THD+N ต่ำกว่า 0.05% และอัตราขยายสูงสุด 38dB จึงออกแบบมาสำหรับระบบสเตอริโอระดับมืออาชีพ, โฮมเธียเตอร์ระดับไฮเอนด์, ลำโพงตั้งพื้น และโครงการเสียงเชิงพาณิชย์ พัดลมระบายความร้อนความเร็วสูงในตัว, ฮีทซิงค์ที่หนาขึ้น และตัวเก็บประจุแบบฟิลเตอร์เคลือบทอง ช่วยให้โมดูลทำงานได้อย่างเสถียรภายใต้การใช้งานกำลังขับสูงอย่างต่อเนื่อง
หมายเหตุ: บอร์ดนี้เป็นโมดูล Post-Stage แบบสเตอริโอ (2.0) และ ไม่ รองรับการทำงานแบบโมโนแบบ Bridge-Tied
| ชื่อผลิตภัณฑ์ | บอร์ดขยายเสียง Post-Stage แท้ 600W+600W (ไม่รองรับ Bridge-Tied) |
|---|---|
| รุ่นผลิตภัณฑ์ | 6002 |
| ชิปขยายเสียง | TPA3255 ดั้งเดิมสองตัว |
| ช่องสัญญาณ | สเตอริโอ 2.0 ช่อง |
| กำลังขับสูงสุด | ประมาณ 300W+300W @48V 4 โอห์ม; ประมาณ 600W+600W @48V 2 โอห์ม |
| อะแดปเตอร์แปลงไฟ | DC 18-50V, 10A หรือสูงกว่า, แนะนำ 36-48V |
| อิมพีแดนซ์ลำโพง | 4-8 โอห์ม |
| อัตราส่วนสัญญาณต่อเสียงรบกวน | 90dB |
| THD+N | น้อยกว่า 0.05% |
| อัตราขยายสูงสุด | 38dB (โพเทนชิโอมิเตอร์ปรับระดับเสียง 0-38dB) |
| วิธีการอินพุต | อินพุตสเตอริโอ, อินเทอร์เฟซ XH2.54-3P (รวมสายเคเบิลมีฉนวนหุ้ม) และแจ็คเสียง 3.5 มม. |
| การป้องกัน | แรงดันไฟฟ้าอินพุตต่ำเกินไป, ความร้อนสูงเกินไป, กระแสเกิน, การลัดวงจร; ไม่มีการป้องกันขั้วย้อนกลับ |
| การระบายความร้อน | พัดลมระบายความร้อนความเร็วสูงแบบแอคทีฟพร้อมฮีทซิงค์ที่หนาขึ้น |
| ขนาดผลิตภัณฑ์ | 134 x 100 x 37 มม. (135 x 118 x 40 มม. รวมพัดลมและฮีทซิงค์) |
| น้ำหนัก | สุทธิ 365 กรัม, รวมบรรจุภัณฑ์ประมาณ 425 กรัม |
| ขนาดบรรจุภัณฑ์ | 13 x 8 x 8 ซม., กล่องเดี่ยว น้ำหนักรวม 0.35 กก. |
ชิป TPA3255 สองตัวทำงานแยกกันในรูปแบบสเตอริโอ แต่ละตัวขับหนึ่งช่องสัญญาณ การออกแบบ Feedback และการแก้ไขข้อผิดพลาดของ Gate Driver ความเร็วสูงช่วยลดความผิดเพี้ยนตลอดแถบความถี่เสียงทั้งหมด ในขณะที่การจัดวางชิปคู่จะกระจายความร้อนและกระแสไฟฟ้า เพื่อให้บอร์ดรักษาเอาต์พุตที่กำหนดไว้ แทนที่จะลดทอนลง
พัดลมความเร็วสูงดึงอากาศผ่านฮีทซิงค์อลูมิเนียมขัดเงาที่หนาขึ้น และตัวเก็บประจุแบบฟิลเตอร์ ESR ต่ำพร้อมตัวเหนี่ยวนำกระแสสูงแบบมีฉนวนหุ้ม ช่วยให้แหล่งจ่ายไฟสะอาดภายใต้ภาระหนัก ขั้วต่อ DC เคลือบทอง หรือขั้วต่อแบบ 2P, ตัวเก็บประจุอิเล็กโทรไลต์เคลือบทอง และตัวเหนี่ยวนำทองแดงปราศจากออกซิเจนถูกนำมาใช้ทั่วทั้งบอร์ด
บอร์ดรับอินพุต DC 18-50V พร้อมกระแส 10A หรือสูงกว่า; รองรับอะแดปเตอร์ 24V, 36V และ 48V และแรงดันไฟฟ้าที่สูงขึ้นพร้อมกับอิมพีแดนซ์ลำโพงที่ต่ำลงจะเพิ่มกำลังขับ โปรดตรวจสอบให้แน่ใจว่ากำลังไฟของอะแดปเตอร์สูงกว่ากำลังไฟที่ใช้งานจริงของแอมพลิฟายเออร์ และเชื่อมต่อขั้วต่อแบบ 2P ก่อนเปิดเครื่องเพื่อหลีกเลี่ยงความเสียหายจากกระแสเกิน

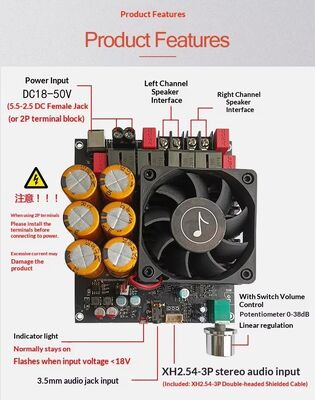

PCB หลักมีขนาด 134 x 100 x 37 มม. และชุดประกอบที่สมบูรณ์พร้อมพัดลมและฮีทซิงค์มีขนาด 135 x 118 x 40 มม. ดังนั้นโมดูลจึงพอดีกับแชสซีแอมพลิฟายเออร์มาตรฐาน, ตู้ลำโพงแอคทีฟ และตัวเรือน OEM ที่กำหนดเอง ขั้วต่อลำโพงซ้ายและขวา, อินพุตสเตอริโอ และการควบคุมระดับเสียงถูกจัดวางไว้ที่ขอบบอร์ดเพื่อการเดินสายที่รวดเร็ว

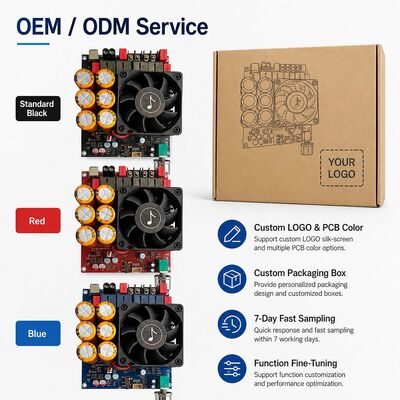

การสนับสนุน OEM และ ODM จากโรงงานโดยตรงรวมถึงการพิมพ์ลายไหมโลโก้ที่กำหนดเอง, ตัวเลือกสี PCB หลายแบบ (มาตรฐานสีดำ, แดง, น้ำเงิน), การออกแบบบรรจุภัณฑ์ส่วนบุคคล, การปรับแต่งฟังก์ชัน และการสุ่มตัวอย่างอย่างรวดเร็ว 7 วันสำหรับแบรนด์เครื่องเสียง, ผู้ผลิตเครื่องเสียงระดับมืออาชีพ, ผู้รวมระบบลำโพง และโครงการ Private Label
เหมาะสำหรับระบบเสียงสเตอริโอระดับมืออาชีพ, โฮมเธียเตอร์ระดับไฮเอนด์, ระบบลำโพงตั้งพื้น, ผลิตภัณฑ์เสียงเชิงพาณิชย์, โครงการแอมพลิฟายเออร์ที่กำหนดเอง, ผู้จัดจำหน่าย และผู้ซื้อขายส่งจำนวนมาก เหมาะอย่างยิ่งสำหรับผู้ผลิตอุปกรณ์เครื่องเสียงและโรงงานประกอบลำโพงที่ต้องการโมดูล Post-Stage ที่มีประสิทธิภาพสูงและเสถียร
Shenzhen Creatall Electronics Co., Ltd. เป็นผู้ผลิตโมดูลเครื่องเสียงระดับมืออาชีพที่มีประสบการณ์ 16 ปี, QC ที่เข้มงวด, กำลังการผลิตสูง และผลิตภัณฑ์ที่ได้รับการรับรอง CE / RoHS
การจัดหาโมดูลแอมพลิฟายเออร์ Class D กำลังสูงจากโรงงานโดยตรงพร้อมประสบการณ์การส่งออก, สถานะผู้จัดจำหน่ายที่ได้รับการยืนยัน, เอาต์พุตที่เสถียร และระยะเวลารอคอยสั้นสำหรับการสั่งซื้อซ้ำ ส่งกำลังขับเป้าหมายของคุณ, อิมพีแดนซ์ลำโพง และปริมาณการสั่งซื้อเพื่อขอใบเสนอราคาและการจัดเตรียมตัวอย่าง
ติดต่อเราตอนนี้สำหรับราคาขายส่ง, การปรับแต่ง OEM และตัวอย่าง
รับใบเสนอราคาและการจัดเตรียมตัวอย่างของคุณวันนี้
