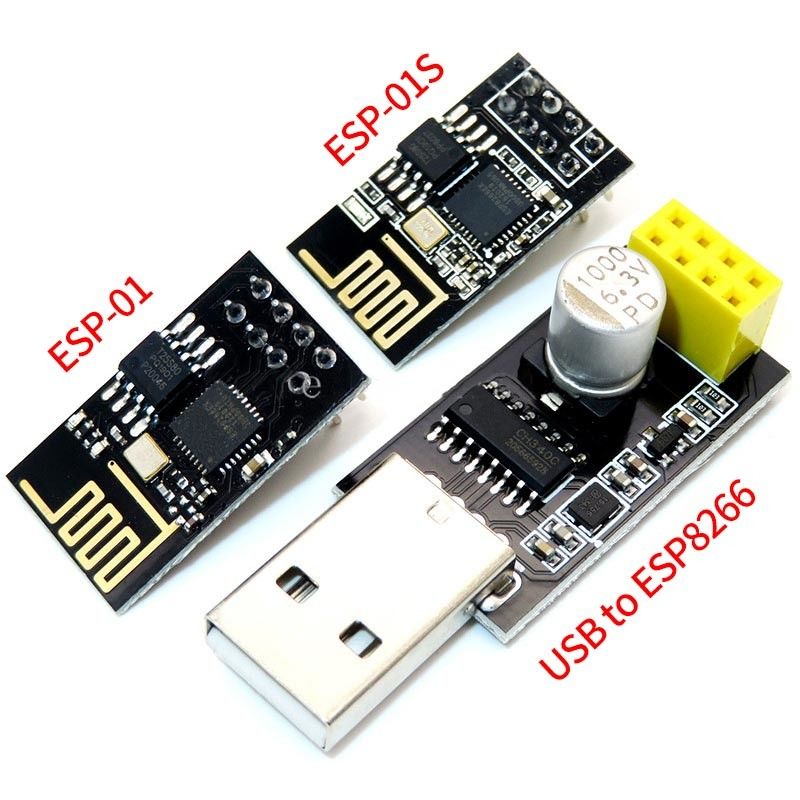

UART GPIO0 ESP-01 โมดูล Wifi ไร้สาย ESP8266 CH340G Esp01 อะแดปเตอร์โปรแกรมเมอร์

โมดูลนี้เป็นอะแดปเตอร์ USB /
โปรแกรมเมอร์สำหรับโมดูล ESP8266 ประเภท ESP-01
ติดตั้งได้อย่างสะดวกสบายด้วย 2x4P
ส่วนหัวตัวเมีย 2.54 มม. เพื่อเสียบ ESP01
(ตามภาพประกอบภาพที่ 2)
และกำหนดค่าหรือเรียกใช้ได้ทันที
ฝาปิดขนาดใหญ่ 1,000μF จะช่วยให้ได้ VCC 5.0V ที่สม่ำเสมอ
จากบัส USb และจัมเปอร์ (ทางด้านขวาของส่วนหัว 2x4P)(เราไม่มีจัมเปอร์ใดๆ !!!!)
จะช่วยกำหนดค่าสาย GPIO0 ตามความต้องการ
โมดูลนี้ใช้ USB-UART Bridget CH340
จาก WCH ที่เข้ากันได้กับทุกแพลตฟอร์ม

บันทึก: สำหรับการใช้งานกับแพลตฟอร์ม rduino ESP8266 และสำหรับ rduino IDE
จำเป็นต้องเปลี่ยนสถานะ GPIO0 ด้วยตนเองสำหรับโหมดการทำงาน
เพื่อให้ได้รับการอัปโหลดอัตโนมัติโดยสมบูรณ์ เป็นไปได้มากที่สุด
ด้วยความพยายามที่จำกัดมาก เพื่อกำหนดเส้นควบคุมที่ไม่ได้ใช้
จาก CH340 ไปยังไดรเวอร์สาย GPIO0
(อาจเป็นค่าใช้จ่ายของการผกผันตรรกะที่จำเป็น)
อ้างถึงเอกสารข้อมูล CH340 และ
ที่สำคัญที่สุดสำหรับ NodeMCU V0.9
ซึ่งใช้ CH340 และได้ปรับใช้โซลูชันนี้แล้ว
แผนผังเป็นโอเพ่นซอร์สและเข้าถึงได้ง่าย
