HC-05 HC-06 โมดูล RF ไร้สาย Wifi โมดูลเสียง Bluetooth RS232 / TTL

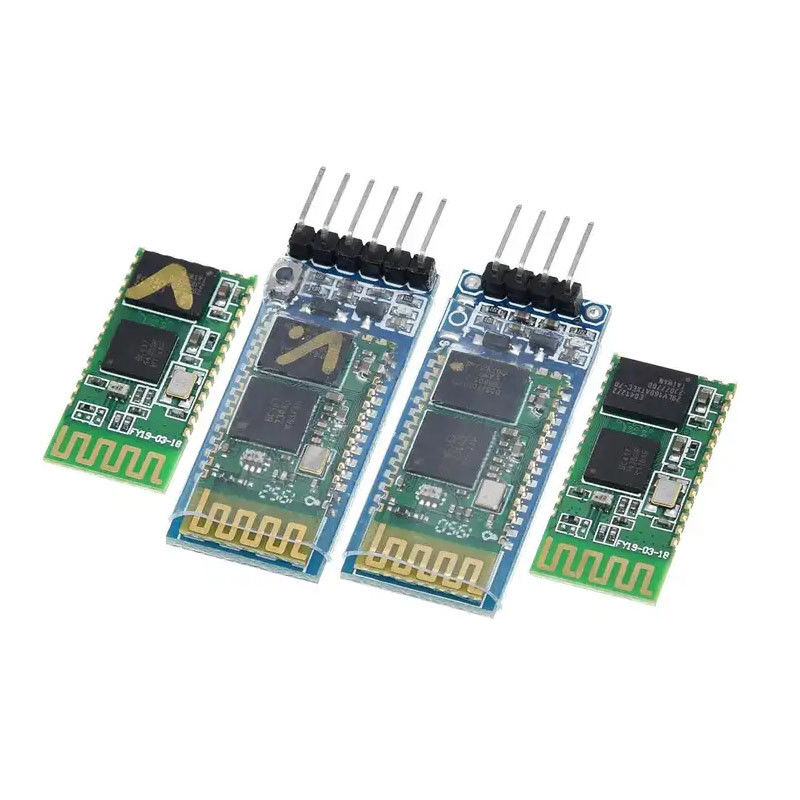

HC-05

มันเป็นโมดูลบลูทูธ HC-05 Slave และมาสเตอร์สองในหนึ่งโมดูล
โมดูลนี้สามารถตั้งค่าเป็นเครื่องส่งสัญญาณหรือเครื่องรับ เครื่องส่งสัญญาณสามารถจับคู่กับเครื่องรับ เครื่องรับและเครื่องรับ หรือเครื่องส่งและเครื่องส่งสัญญาณไม่สามารถสื่อสารระหว่างเครื่องรับสามารถจับคู่กับคอมพิวเตอร์และบลูทูธโทรศัพท์มือถือ เมื่อซื้อ ค่าเริ่มต้นสำหรับเครื่องรับ
ใช้ชิปบลูทูธกระแสหลัก CSR มาตรฐานโปรโตคอล Bluetooth V2.0
แรงดันไฟฟ้าในการทำงานของโมดูล 3.3 V.
อัตราเริ่มต้นของพอตเตอร์คือ 9600 ผู้ใช้สามารถตั้งค่าได้

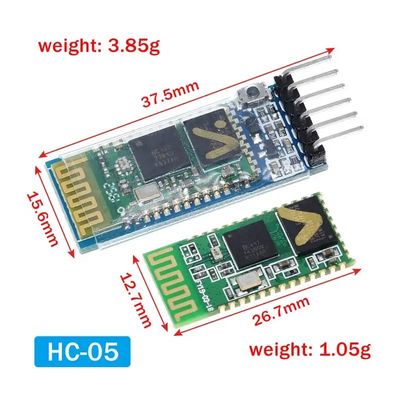

ขนาดโมดูลหลัก : 28 มม. x 15 มม. x 2.35 มม.
ปัจจุบันทำงาน: จับคู่สำหรับ 30 MA จับคู่การสื่อสารสำหรับ 8 MA
การพักตัวในปัจจุบัน: ไม่มีการพักตัว
ใช้สำหรับระบบนำทาง GPS ระบบอ่านมิเตอร์น้ำและไฟฟ้าแก๊ส
ด้วยคอมพิวเตอร์และอะแดปเตอร์ Bluetooth, PDA อุปกรณ์เชื่อมต่อที่ไร้รอยต่อ
ซีรี่ส์เชิงพาณิชย์: ซีรีย์บอร์ดโมดูล Bluetooth
ด้วยไฟแสดงสถานะ LED ให้ใช้ชิปควบคุม 150mA และ 3.3V

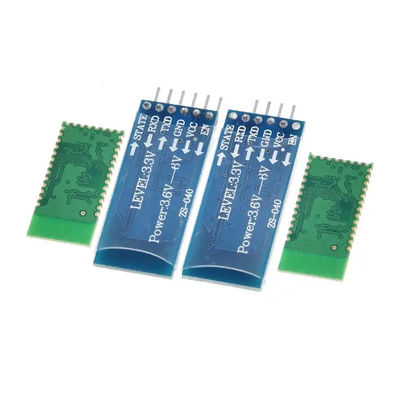

ด้วย VCC.GND.TXD.RXD เท้าสำหรับ Bluetooth
ด้วยปุ่ม "ค้นหาซ้ำ" (เปิด / ปิด / ปลุกเท้าสำหรับมัน MCU ภายนอก / อินพุต "ระดับสูง" สามารถควบคุมโมดูลเพื่อค้นหาใหม่)
เข้ากันได้กับโมดูลบลูทูธหลัก "โมดูลทาส" หรือโมดูลมาสเตอร์ทาส (ทั้งหมด)
แรงดันไฟฟ้าขาเข้า: 3.3 -6V
ขนาด: 1.55ซม.* 3.98ซม

บันทึก:
แหล่งจ่ายไฟอินพุต 3.3 ~ 6V ห้ามมากกว่า 7V
ไม่มี "ป้องกันการทำงานของแหล่งจ่ายไฟโดยอัตโนมัติ" ดังนั้นโปรดเชื่อมต่อแหล่งจ่ายไฟให้ถูกต้อง
เราแนะนำให้ติดตั้ง "โมดูลหลัก Bluetooth"
"สถานะ" เป็นขาเอาต์พุตสำหรับสถานะ LED เมื่อบลูทูธ "ไม่ได้เชื่อมต่อ" เอาต์พุต "พัลส์" เมื่อบลูทูธ "เชื่อมต่อ" เอาต์พุต "ระดับสูง" เราสามารถกำหนดสถานะจาก "MCU"
ถ้าเพียงบอร์ดไม่มี "ฟังก์ชั่นบลูทูธ" ใดๆ

HC-06
นี่คือโมดูลบลูทูธ HC-06
อนุญาตให้อุปกรณ์ของคุณส่งหรือรับข้อมูล TTL ผ่านเทคโนโลยีบลูทูธโดยไม่ต้องเชื่อมต่อสายเคเบิลอนุกรมเข้ากับคอมพิวเตอร์ของคุณ

คุณสมบัติ:
ใช้งานได้กับอะแดปเตอร์ USB Bluetooth
อัตรารับส่งข้อมูลเริ่มต้น: 9600,8,1,n
เสาอากาศในตัว
ครอบคลุมถึง 30 ฟุต
เวอร์ชันบลูทูธ: V2.0+EDR
แรงดันไฟฟ้า: 3.3V
อัตรารับส่งข้อมูลเริ่มต้น: 9600,8,1,n
ระยะครอบคลุมสัญญาณ: 30 ฟุต
ความยาวสาย: 21.5 ซม

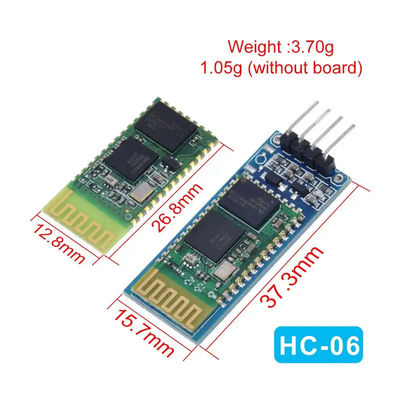

ขนาดรายการ: 4.3*1.6*0.7ซม
น้ำหนักรายการ: 3g
ขนาดบรรจุ: 9*3*1ซม
น้ำหนักบรรจุภัณฑ์: 8g
ซีรี่ส์เชิงพาณิชย์: ซีรีย์บอร์ดโมดูล Bluetooth
ด้วยไฟแสดงสถานะ LED ให้ใช้ชิปควบคุม 150mA และ 3.3V
ด้วย VCC.GND.TXD.RXD เท้าสำหรับ Bluetooth
ด้วยปุ่ม "ค้นหาซ้ำ" (เปิด/ปิด/ปลุกเท้าสำหรับมัน เอาต์พุต MCU ภายนอก "ระดับสูง" สามารถควบคุมโมดูลเพื่อค้นหาอีกครั้ง)
เข้ากันได้กับโมดูลหลักบลูทู ธ ". โมดูลทาส" หรือโมดูลมาสเตอร์ทาส (ทั้งหมด)
แรงดันไฟฟ้าขาเข้า: 3.3 ~ 6V
ขนาด: 1.55 ซม.* 3.98 ซม

บันทึก:
แหล่งจ่ายไฟอินพุต 3.3 ~ 6V ห้ามมากกว่า 7V
ไม่มี "ป้องกันการทำงานของแหล่งจ่ายไฟโดยอัตโนมัติ" ดังนั้นโปรดเชื่อมต่อแหล่งจ่ายไฟให้ถูกต้อง
เราแนะนำให้ติดตั้ง "โมดูลหลัก Bluetooth"
"สถานะ" เป็นเอาต์พุตสำหรับสถานะ LED เมื่อบลูทูธ "ไม่ได้เชื่อมต่อ" เอาต์พุต "พัลส์" ;เมื่อเชื่อมต่อบลูทูธแล้ว เอาต์พุตเป็น "ระดับสูง" เราสามารถกำหนดสถานะได้จาก "MCU"
ถ้าเพียงบอร์ดไม่มี "ฟังก์ชั่นบลูทูธ" ใดๆ
