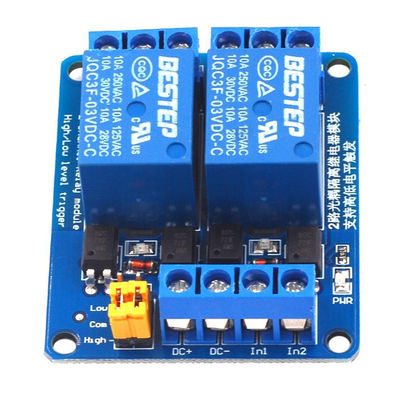

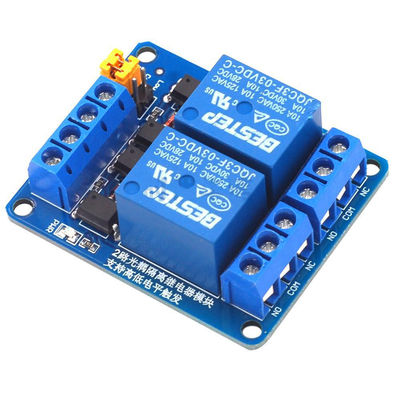

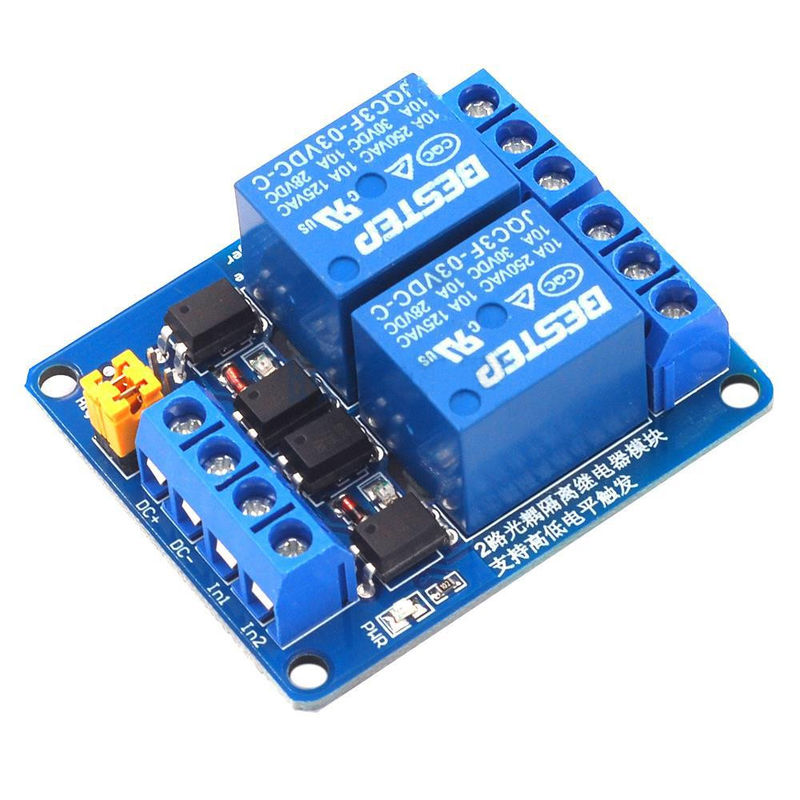

3.3V 5V 12V 24V โมดูลรีเลย์ควบคุม 2 ช่อง Dual OPTOCOUPLER

• โมดูลใช้รีเลย์คุณภาพของแท้ โหลดสูงสุดของอินเทอร์เฟซเปิดตามปกติ: AC 250V/10A, DC 30V/10A;
• ใช้การแยกออปโตคัปเปลอร์คู่ความสามารถในการขับเคลื่อนที่แข็งแกร่งประสิทธิภาพที่มั่นคงทริกเกอร์ปัจจุบัน 5mA;
• แรงดันไฟฟ้าในการทำงานของโมดูลคือ 5V;
• แต่ละช่องของโมดูลสามารถถูกทริกเกอร์โดยจัมเปอร์ระดับสูงหรือต่ำ
• การออกแบบที่ทนต่อข้อผิดพลาด แม้ว่าสายควบคุมจะขาด รีเลย์จะไม่เคลื่อนที่
• ไฟแสดงสถานะ (สีเขียว), ไฟแสดงสถานะรีเลย์ 2 ตัว (สีแดง)
• การออกแบบอินเทอร์เฟซที่ใช้งานง่าย อินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงผ่านขั้วสายไฟ สะดวกมาก

อินเทอร์เฟซโมดูล:

• DC+: เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ (แรงดันไฟฟ้าคือรีเลย์ 5V)
• DC-: เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ
• IN1-IN2: ตามการตั้งค่าของแต่ละช่องสัญญาณ รีเลย์ที่เกี่ยวข้องสามารถควบคุมได้โดยระดับสูงหรือต่ำ

เอาท์พุทรีเลย์:

• NO1-NO2: อินเทอร์เฟซเปิดปกติของรีเลย์ก่อนปิดรีเลย์ รีเลย์จะไม่ได้เชื่อมต่ออยู่หลังจากหยิบขึ้นมาก็ย่อไปที่ COM
• COM1-COM2: รีเลย์อินเทอร์เฟซทั่วไป
• NC1-NC2: อินเทอร์เฟซรีเลย์ปิดตามปกติก่อนรีเลย์ปิดจะมีการลัดวงจรด้วย COM

การเลือกทริกเกอร์ระดับสูงและต่ำ:

• S1-S2 คือการเลือกทริกเกอร์ระดับสูงและต่ำสำหรับรีเลย์ 1 - 2;
• เมื่อคอมลัดวงจรไปที่ระดับต่ำ รีเลย์ที่เกี่ยวข้องจะเป็นทริกเกอร์ระดับต่ำเมื่อคอมลัดวงจรไปสูง จะเป็นทริกเกอร์ระดับสูง
