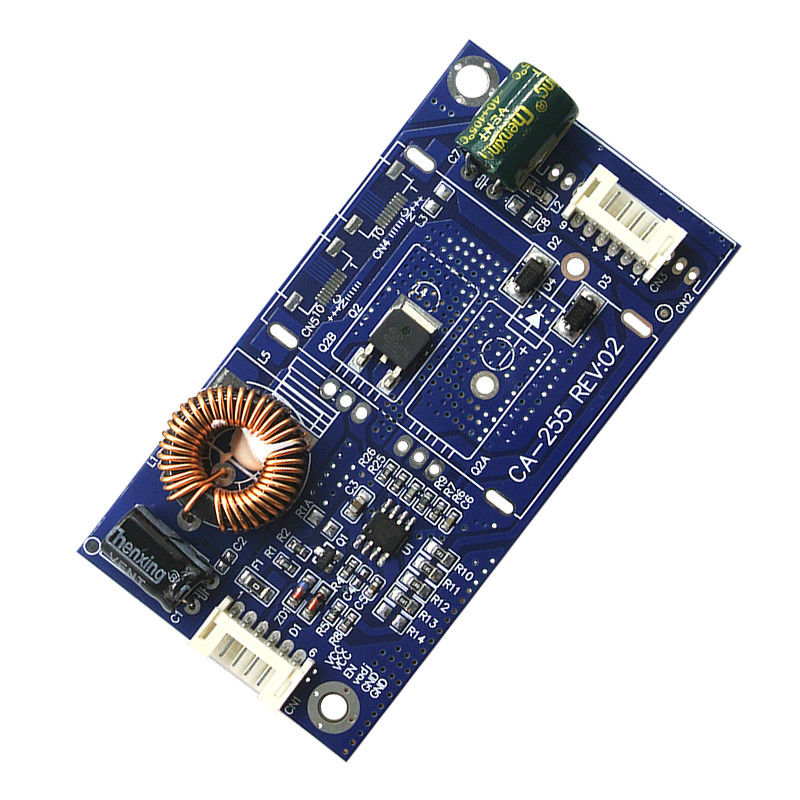

CA-255 LED Backlight Driver Board PWM ปรับความกว้างของแรงกระแทก 10.8-28v

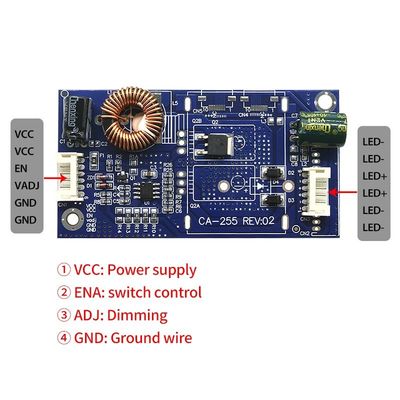

1. VCC: แหล่งจ่ายไฟและแรงดันไฟฟ้าบวก, แรงดันไฟฟ้าวงจร (แรงดันไฟฟ้าปกติคือ 12V หรือ 24V)

2. เปิด / ปิด, เปิด, EN, ON_BL ฯลฯ: สวิตช์เท้า, สัญญาณสวิตช์เท้า (ช่วงแรงดันไฟฟ้าอยู่ระหว่าง 2.5V-5V)

3. PWM, PDIM, VDAJ, BL-PWM et al: ขาตั้งปรับความสว่าง (การหรี่แสงมีสองโหมดโหมดหนึ่งอยู่ในโหมดดิจิตอล -PWM,
หนึ่งคือการลดแสงแบบอะนาล็อก -DC

4. PWM เรียกว่าการปรับความกว้างพัลส์ซึ่งสร้างสัญญาณคลื่นสี่เหลี่ยมสี่เหลี่ยมความถี่โดยทั่วไปคือ 200HZ-2KHZ
ความกว้างของแรงดันไฟฟ้าโดยทั่วไปคือ 3.3V, PDIM ชวเลขภาษาอังกฤษ, Dim หมายถึง "ความสว่าง"
การหรี่แสงแบบอะนาล็อกนั้นใช้แรงดันไฟฟ้ากระแสตรงซึ่งมักจะถ่ายโอนโดยตรงไปยังเท้าซึ่งให้แรงดันไฟฟ้ากระแสตรง 0V-5V เพื่อควบคุมความสว่าง

GND: พื้น (ลบ)

LED +: ไดโอดเปล่งแสง (แถบ LED) บวก

LED-: ไดโอดเปล่งแสง (แถบ LED) เชิงลบ

1. หมายเลขรุ่น: CA-255
2. อินพุตโวล: 10.8-28V
3. ปริมาณเอาท์พุท:: 15-88v

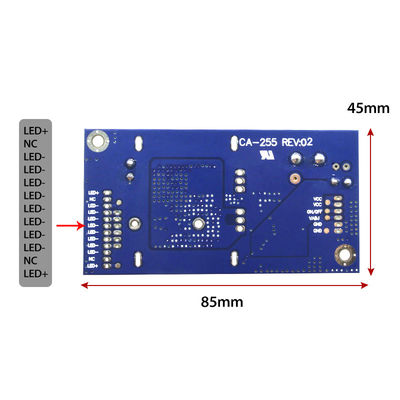

4. ขนาด: 8.5x4.5ซม
5. น้ำหนัก: 24.4ก
