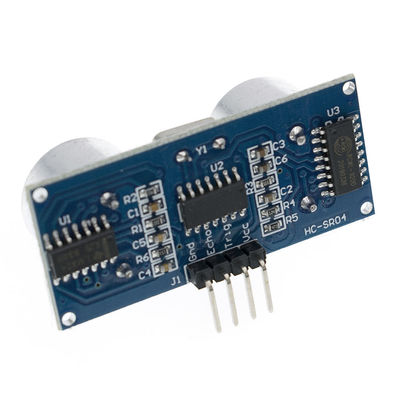

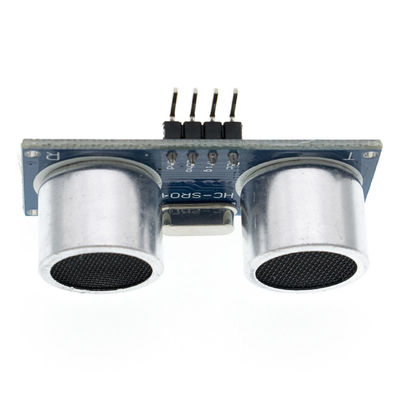

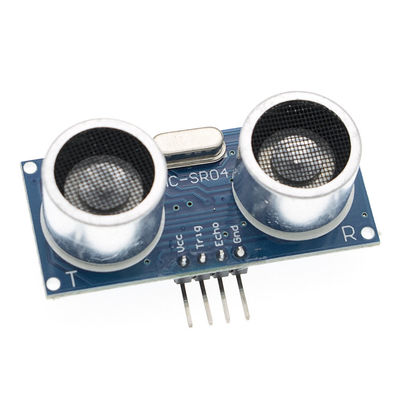

HC-SR04 เซนเซอร์วัดระยะทาง 2 ซม. - 450 ซม. สำหรับเครื่องตรวจจับ Arduino ตั้งแต่

1 ประสิทธิภาพของโมดูลนี้มีความเสถียรและการวัดระยะทางที่แม่นยำและโมดูลวัดระยะอัลตราโซนิก SRF05, SRF02 ต่างประเทศที่เทียบเคียงได้ความแม่นยำของโมดูล จุดบอด (2 ซม.) การวัดระยะทางที่ใกล้และเสถียรนั้นแข็งแกร่งขึ้นอยู่กับผลิตภัณฑ์นี้ที่ประสบความสำเร็จในการทำตลาด!โมดูลนี้มีความจุเพียงเล็กน้อยของโมดูลป้องกันการโจรกรรม GH-311

พารามิเตอร์ทางเทคนิคหลักสองประการ:
1: แรงดันไฟฟ้า: DC5V
2: กระแสไฟนิ่ง: <2mA
3: ระดับเอาต์พุต: เอาต์พุต high-5V
4: ระดับ: จุดสิ้นสุดของ 0V
5: มุมเหนี่ยวนำ: ไม่เกิน 15 องศา: ช่วงการตรวจจับ: 2 ซม.-450 ซม

7: ความแม่นยำสูง: สูงถึง 0.3 ซม

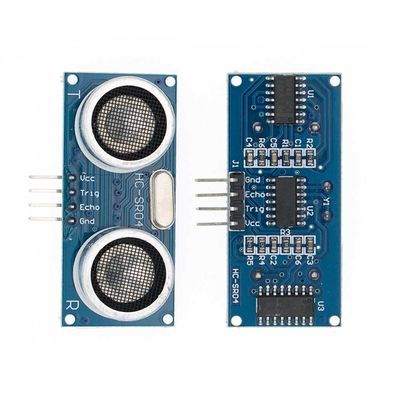

การเดินสายไฟที่แผง, VCC, ตรีโกณมิติ (ฝั่งควบคุม), เสียงก้อง (ปลายรับสัญญาณ), ออก (ฟุตเปล่า), GND

หมายเหตุ: ตัวต้านทานแบบดึงขึ้นภายใน TRIP-pin 10K, พินพอร์ต IO ของไมโครคอนโทรลเลอร์ TRIP ลง จากนั้นไปที่สัญญาณพัลส์ 10us

ขา OUT สำหรับโมดูลนี้เป็นขาออกของสวิตช์เมื่อโมดูลป้องกันการโจรกรรม โมดูลตั้งแต่ไม่ได้ใช้เท้านี้!

หมายเหตุ: ควรใส่โมดูล โชคดีที่แผงวงจรมีพลังงานใหม่อีกครั้ง และหลีกเลี่ยงการทำงานผิดพลาดในระดับสูง หากมีการจ่ายพลังงานใหม่ก่อนที่จะแก้ปัญหา

โมดูลนี้สามารถให้บริการได้ตั้งแต่โปรแกรม: C51, PIC18F877 ไมโครคอนโทรลเลอร์ Yoshitatsu สาม MCU อ้างอิงการทดสอบ

3 โมดูล URF04 ทำงาน:

(1) ทริกเกอร์ IO มีสัญญาณสูงอย่างน้อย 10us;
(2) โมดูลจะส่งคลื่นสี่เหลี่ยม 40kHz แปดโดยอัตโนมัติ ตรวจจับโดยอัตโนมัติว่าสัญญาณกลับมาหรือไม่
(3) สัญญาณเพื่อกลับไปยังเอาต์พุต IO สูง ซึ่งมีระยะเวลาอัลตราโซนิกสูงตั้งแต่เปิดตัวจนถึงส่งคืน

ระยะทางทดสอบ = (เวลาสูงสุด * ความเร็วของเสียง (340M / S)) / 2;

ผลิตภัณฑ์นี้ใช้งานง่าย และพอร์ตควบคุมที่สูงกว่า 10US คุณสามารถรอเอาต์พุตสูงที่พอร์ตรับได้เอาต์พุตสามารถเปิดตัวจับเวลาได้เมื่อพอร์ตนี้ไปค่าตัวจับเวลาต่ำสำหรับระยะทางที่คำนวณได้วงจรการวัดที่ต่อเนื่องเช่นนี้คุณย้ายไปวัดค่าที่เราสามารถทำได้ ~ ~~

โมดูลทำงาน:

(1) ทริกเกอร์ IO มีสัญญาณสูงอย่างน้อย 10us;
(2) โมดูลจะส่งคลื่นสี่เหลี่ยม 40kHz แปดโดยอัตโนมัติ ตรวจจับโดยอัตโนมัติว่าสัญญาณกลับมาหรือไม่
(3) สัญญาณที่จะกลับมา, เอาต์พุต IO สูง, ระยะเวลาสูง

เวลาอัลตราโซนิกตั้งแต่เปิดตัวถึงกลับมาระยะทางทดสอบ = (เวลาสูงสุด * ความเร็วของเสียง (340M / S)) / 2;
