คุณสมบัติ:
1. การเหนี่ยวนำอัตโนมัติ: เมื่อมีคนเข้าสู่ช่วงการเหนี่ยวนำ เข้าสู่ระดับสูง ผู้คนที่ออกจากช่วงเซ็นเซอร์จะล่าช้าโดยอัตโนมัติจากระดับสูงเอาท์พุทต่ำ
2. การควบคุมแสง (อุปกรณ์เสริม): โมดูลที่สงวนไว้สำหรับตำแหน่งสามารถตั้งค่าเป็นการควบคุมแสงแสงจ้าในระหว่างวันหรือไม่เหนี่ยวนำการควบคุมแบบไวแสงเป็นทางเลือก โรงงานไม่ได้ติดตั้งตัวต้านทานแบบไวแสงหากจำเป็น โปรดซื้อตัวต้านทานไวแสงแยกต่างหากเพื่อติดตั้ง

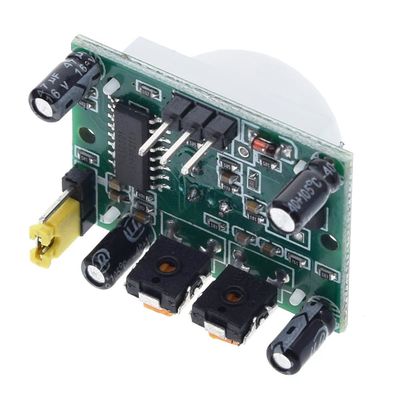

3. สองโหมดทริกเกอร์: L ไม่สามารถทำซ้ำได้ H สามารถทำซ้ำได้สามารถเลือกจัมเปอร์ได้ ค่าเริ่มต้นคือ H.
A. โหมดทริกเกอร์ที่ไม่สามารถทำซ้ำได้: เอาต์พุตการเหนี่ยวนำสูง, เวลาหน่วงเวลาสิ้นสุดลง, เอาต์พุตจะเปลี่ยนจากสูงไปต่ำโดยอัตโนมัติ
B. โหมดทริกเกอร์ซ้ำ: นั่นคือหลังจากตรวจจับเอาต์พุตสูงในช่วงเวลาล่าช้าหากร่างกายมนุษย์อยู่ในช่วงการตรวจจับกิจกรรมเอาต์พุตจะยังคงสูงจนกระทั่งความล่าช้าหลังจากที่บุคคลจะออกจากระดับสูง ระดับจะเปลี่ยนไป ถึงระดับต่ำ (โมดูลการตรวจจับจะหน่วงเวลาหน่วงโดยอัตโนมัติหลังจากทุกกิจกรรมของร่างกายมนุษย์ และใช้เวลาของกิจกรรมสุดท้ายเป็นจุดเริ่มต้นของเวลาหน่วง)
4. เวลาบล็อกการเหนี่ยวนำ (การตั้งค่าเริ่มต้น: 3-4 วินาที): หลังจากเอาต์พุตการตรวจจับแต่ละครั้ง (ระดับสูงไปต่ำ) โมดูลการตรวจจับสามารถตามด้วยเวลาในการบล็อก ในระหว่างที่ตรวจพบ อุปกรณ์จะไม่รับสัญญาณความรู้สึกใด ๆ .สามารถใช้ฟังก์ชันนี้เพื่อให้ได้ช่วงเวลาระหว่างเวลาเอาท์พุตการตรวจจับและเวลาบล็อคสามารถใช้กับผลิตภัณฑ์ตรวจจับช่วงเวลาได้ในเวลาเดียวกัน ฟังก์ชั่นนี้สามารถระงับการรบกวนทุกชนิดในกระบวนการเปลี่ยนโหลดได้อย่างมีประสิทธิภาพ
5. ช่วงแรงดันไฟฟ้าที่กว้าง: แรงดันไฟฟ้าเริ่มต้น DC5V ถึง 20V
6. ไมโครพาวเวอร์: กระแสไฟนิ่ง 65 ไมโครแอมป์ โดยเฉพาะอย่างยิ่งสำหรับผลิตภัณฑ์เครื่องใช้ไฟฟ้าที่ใช้พลังงานจากแบตเตอรี่แห้ง
7. สัญญาณเอาท์พุตระดับสูง: สามารถใช้กับวงจรประเภทต่างๆได้อย่างง่ายดายเพื่อให้สามารถเชื่อมต่อได้
คำแนะนำสำหรับการใช้งาน:
1 โมดูลเหนี่ยวนำพลังงานประมาณหนึ่งนาทีหลังจากเวลาเริ่มต้น ในเวลานี้โมดูลจะส่งออก 0-3 ครั้งต่อนาที หนึ่งนาทีเข้าสู่สถานะสแตนด์บาย
2. ควรหลีกเลี่ยงแสงและการรบกวนอื่นๆ ปิดพื้นผิวของโมดูลเลนส์โดยตรง เพื่อไม่ให้สัญญาณรบกวนทำให้เกิดความผิดปกติการใช้สิ่งแวดล้อมให้มากที่สุดเพื่อหลีกเลี่ยง
ลมไหลเวียนอย่างอิสระ ลมจะรบกวนเซ็นเซอร์

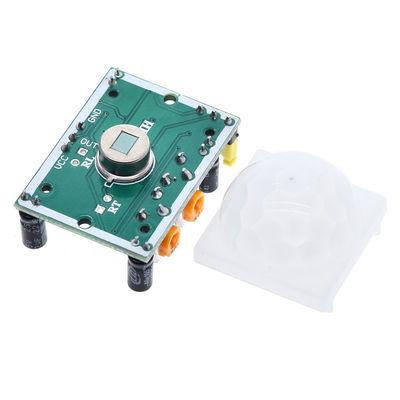

3. โมดูลเซนเซอร์พร้อมโพรบองค์ประกอบคู่ หน้าต่างโพรบเป็นรูปสี่เหลี่ยมผืนผ้า องค์ประกอบคู่ (A หยวน B หยวน) ในทิศทางที่ยาวกว่าที่ปลายทั้งสอง เมื่อร่างกายจากซ้ายไปขวา
หรือจากขวาไปซ้ายผ่านสเปกตรัมอินฟราเรดถึงเวลาคู่ ความแตกต่างของระยะทาง ยิ่งความแตกต่างมากขึ้น การเหนี่ยวนำที่ละเอียดอ่อนมากขึ้น เมื่อร่างกายจากด้านหน้าไปยังโพรบ
หัวหรือจากบนลงล่างหรือจากล่างขึ้นบน องค์ประกอบคู่ไม่สามารถตรวจจับการเปลี่ยนแปลงระยะสเปกตรัมอินฟราเรด ไม่มีความแตกต่าง ดังนั้นเซ็นเซอร์จึงไม่ไวหรือไม่ทำงานดังนั้นควรติดตั้งเซ็นเซอร์เพื่อให้ทิศทางของโพรบเป็นคู่ และทิศทางของกิจกรรมของมนุษย์ให้ขนานกันมากที่สุดเพื่อให้แน่ใจว่าร่างกายได้ผ่าน
การเหนี่ยวนำองค์ประกอบคู่ของโพรบเพื่อเพิ่มช่วงมุมการตรวจจับ โมดูลนี้ใช้เลนส์ทรงกลม และทำให้โพรบทั้งสี่ด้านมีความละเอียดอ่อน แต่ด้านซ้ายและด้านขวายังคงอยู่
อย่างไรก็ตาม เมื่อเทียบกับทิศทางบนและล่างของช่วงการเหนี่ยวนำทั้งสอง ความไว การติดตั้งยังคงต้องพยายามตามข้อกำหนดข้างต้น
การใช้งานควรคำนึงถึงประเด็นต่อไปนี้:
1. แรงดันไฟฟ้ากระแสตรงต้องเป็นไปตามความต้องการของเรา สูงและต่ำเกินไปจะส่งผลต่อประสิทธิภาพของโมดูล แต่ยังต้องใช้แหล่งจ่ายไฟต้องเป็นตัวกรองตัวควบคุมที่ดี เช่นไฟ USB ของคอมพิวเตอร์ แหล่งจ่ายไฟเครื่องชาร์จโทรศัพท์มือถือ เก่า แบตเตอรี่ซ้อนกัน 9V ไม่สามารถตอบสนองความต้องการในการทำงานของโมดูลได้ ขอแนะนำให้ลูกค้าใช้หม้อแปลงไฟฟ้าและตัวควบคุมผ่านตัวควบคุมแรงดันไฟฟ้าสามขั้ว จากนั้นผ่านแหล่งจ่ายไฟตัวกรองตัวเก็บประจุ 220UF และ 0.1UF
2. แม้ว่าร่างกายมนุษย์จะไม่ได้อยู่ด้านหน้าของโมดูล แต่ร่างกายมนุษย์จากโมดูลนั้นใกล้กับโมดูลมากเกินไปก็อาจเกิดจากเอาต์พุตเซ็นเซอร์ เช่นเดียวกับการดีบักร่างกายมนุษย์อย่าสัมผัสส่วนวงจรจะ ยังส่งผลกระทบต่อการทำงานของโมดูล วิธีการทางวิทยาศาสตร์มากขึ้นคือการส่งสัญญาณ LED หรือมัลติมิเตอร์ โมดูลที่ปกคลุมด้วยหนังสือพิมพ์ ผู้คนออกจากห้อง ดังนั้น 2 นาทีเพื่อดูว่าโมดูลได้รับหรือมีเอาต์พุตหรือไม่
3. โมดูลไม่ได้ใช้โหลดในการทำงานอย่างถูกต้อง เชื่อมต่อกับโหลดหลังจากการทำงานวุ่นวาย เหตุผลหนึ่งคือเนื่องจากความจุไฟฟ้ามีขนาดเล็กมาก การใช้พลังงานโหลด โหลดที่เกิดจากความผันผวนของแรงดันไฟฟ้าที่เกิดจากโมดูลทำงานผิดปกติ อื่นๆ สาเหตุคือโหลด กำลังไฟฟ้าจะมีการรบกวนในการทำงาน เช่น รีเลย์หรือแม่เหล็กไฟฟ้า และโหลดอุปนัยอื่นๆ จะทำให้เกิดแรงเคลื่อนไฟฟ้าย้อนกลับ แผ่นปล่อยคลื่น 315M จะมีรังสีแม่เหล็กไฟฟ้า และงานอื่นๆ จะส่งผลต่อโมดูลวิธีแก้ไขมีดังนี้ A คือส่วนกำลังของตัวกรองตัวเหนี่ยวนำB โดยใช้โหลดและโมดูลโดยใช้วิธีแรงดันไฟฟ้าที่แตกต่างกัน เช่น: โหลดโดยใช้แรงดันไฟฟ้า 24V โมดูลใช้แรงดันไฟฟ้า 12V ในระหว่างนั้นการใช้การแยกตัวควบคุมสามเทอร์มินัลC: ใช้แหล่งจ่ายไฟที่มีความจุมากขึ้น
4. โมดูลเซ็นเซอร์ร่างกายมนุษย์สามารถทำงานได้ในอาคารเท่านั้นและสภาพแวดล้อมการทำงานควรหลีกเลี่ยงแสงแดด การเปิดรับแสงโดยตรงที่แรง หากสภาพแวดล้อมการทำงานมีการรบกวน RF ที่รุนแรง คุณสามารถใช้มาตรการป้องกันได้ในกรณีที่อากาศแรงจัด ให้ปิดประตูและหน้าต่างหรือป้องกันการพาความร้อนพื้นที่เหนี่ยวนำเพื่อหลีกเลี่ยงการหันหน้าเข้าหาอุปกรณ์ทำความร้อนและวัตถุ รวมถึงเศษและเสื้อผ้าที่พันได้ง่าย
5. แนะนำให้ติดตั้งโมดูลเซ็นเซอร์ร่างกายมนุษย์ในกล่องปิดผนึก มิฉะนั้น อาจมีสัญญาณเอาท์พุต.
6. หากมุมการตรวจจับโมดูลเซ็นเซอร์ร่างกายน้อยกว่า 90 องศา คุณสามารถใช้เทปกาวทึบแสงเพื่อตัดเลนส์หรือตัดเลนส์เพื่อให้ได้
7. โมดูลเซ็นเซอร์ร่างกายมนุษย์พร้อมหัววัดองค์ประกอบคู่ มือและเท้าของร่างกายและทิศทางการเคลื่อนไหวของศีรษะและความไวของเซ็นเซอร์นั้นเชื่อมโยงกันอย่างใกล้ชิด และโมดูลอินฟราเรดจะกำหนดลักษณะของเซ็นเซอร์ที่ไม่สามารถควบคุมระยะทางได้อย่างแม่นยำ
8. สามารถติดตั้งโมดูลของโพรบ (PIR) ที่อีกด้านหนึ่งของแผงวงจรได้นอกจากนี้ โพรบยังสามารถขยายได้ด้วยสายเคเบิลที่มีฉนวนหุ้ม 2 แกน ความยาวควรน้อยกว่า 20 ซม. เช่นกัน
